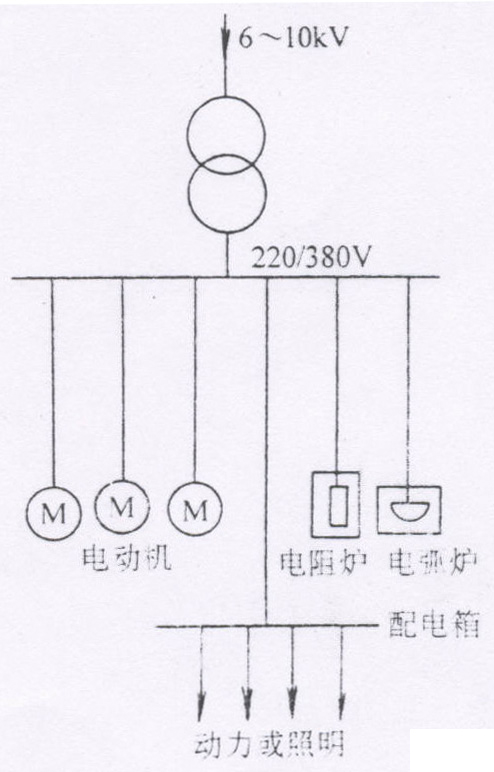

放射式接線方式如下圖所示，從圖中可知從低壓母線引出專用供電線路給某一用電設備進行供電，線路與線路之間互不影響，某低壓供電線路發生了故障不會影響其他供電線路的正常工作，所以這種接線方式的低壓線路供電可靠性較高，同時容易實現選擇性動作，故障切除范圍小，線路發生故障后容易尋找故障位置，便于檢查、維修等優點。但是這種接線方式需要開關設備、電纜、保護管數量多。GB5002-2009《供配電系統設計規范》中規定“當用電設備為大容量或負荷性質重要，或在有特殊要求的建筑物內，宜采用放射式配電?！?/span>

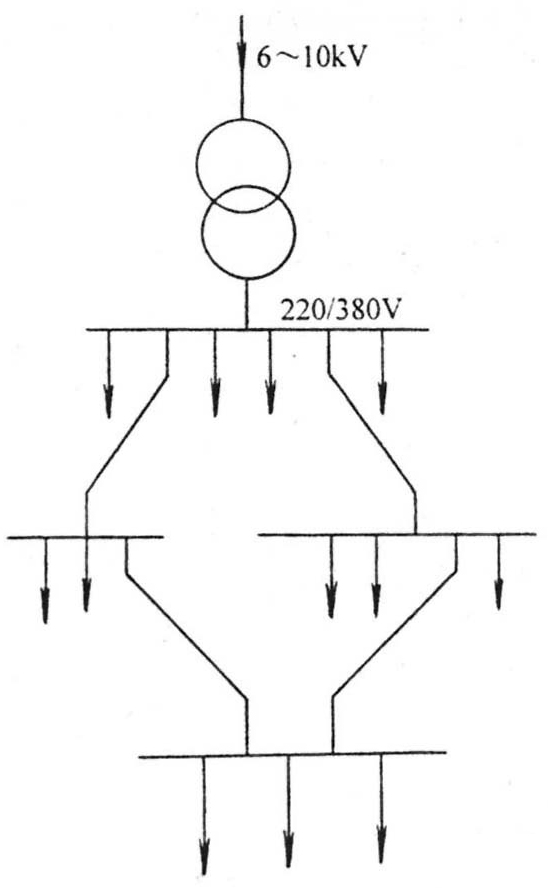

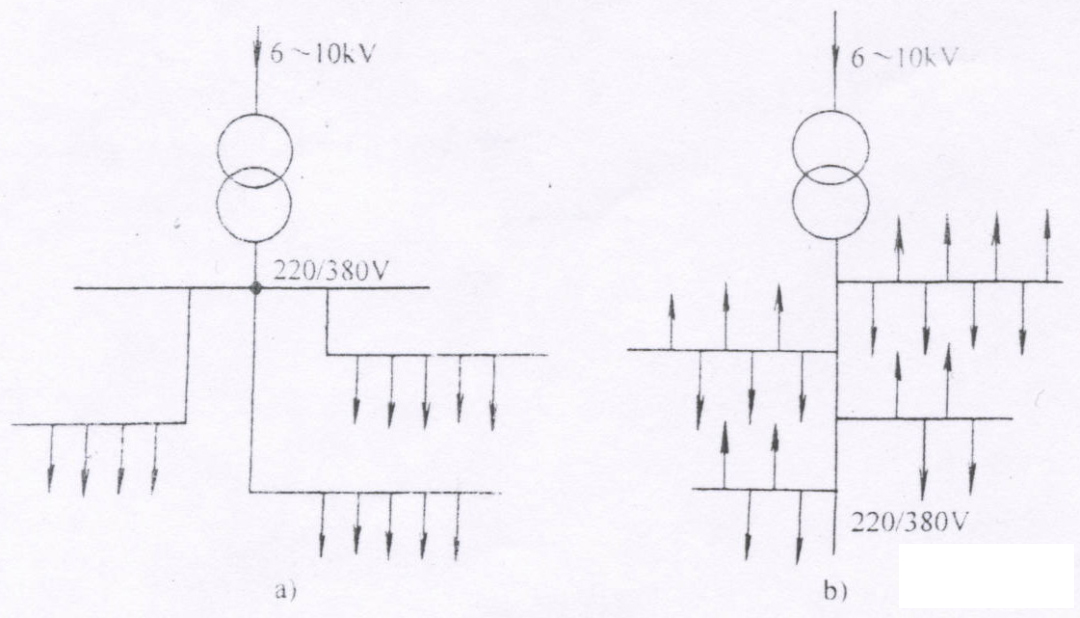

樹干式接線方式如下圖所示。樹干式接線方式與放射式接線方式特點正好相反，采用樹干式接線方式采用的開關設備較少，消耗電纜、保護管數量少，但是一旦干線上發生了故障，造成停電范圍大，從而供電可靠性相對較差。GB5002-2009《供配電系統設計規范》中規定“在正常環境的建筑物內，當大部分用電設備為中小容量，且無特殊要求時，宜采用樹干式配電。”樹干式接線主要應用在高層、多層建筑豎井內垂直裝設的封閉式母線或預分支電纜等。

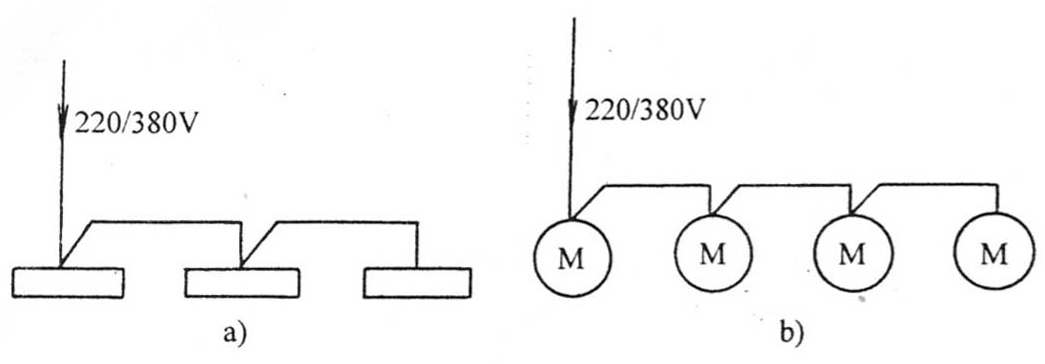

鏈式接線的特點與樹干式基本相同，適于用電設備彼此相距很近而容量均較小的次要用電設備。鏈式相連的用電設備一般不宜超過5臺，鏈式相連的配電箱不宜超過3臺，且總?cè)萘坎灰顺^10kW。GB5002-2009《供配電系統設計規范》中規定“當部分用電設備距供電點較遠，而彼此相距很近、容量很小的次要用電設備，可采用鏈式配電，但每一回路環鏈設備不宜超過 5 臺，其總?cè)萘坎灰顺^ 10kW。容量較小用電設備的插座，采用鏈式配電時，每一條環鏈回路的設備數量可適當增加?！辨準浇泳€適用于可靠性要求不高、小功率用電設備及多層建筑照明配電箱。主要缺點是鏈式接線線路發生故障時，擴大了停電范圍。
