斷路器是一種在中低壓配電線路和低壓控制線路中應用非常廣泛的器件。由于使用非常廣泛，因此斷路器的種類也非常的多，下面我與朋友們簡單聊聊幾種常見斷路器上面各種符號的具體含義究竟代表著什么意思，方便朋友們能夠正確選用各種類型的斷路器。
塑殼式斷路器也是具有短路保護和過載保護功能的，同時為了保護人身的安全和電力設備安全運行，它還可以與漏電保護器以及測量等模塊配合使用，它在低壓配電線路中可以作為總開關或者分支開關來用，我所在單位實驗樓中的配電室中每層樓的配電室里都安裝了這種塑殼式的斷路器，我們?cè)谒軞な降臄嗦菲魃峡梢钥吹皆S多關于斷路器各種參數的信息，這也為我們正確使用斷路器提供了方便，下面我們就先來盤點一下塑殼式斷路器上的各種符號的信息的含義吧。

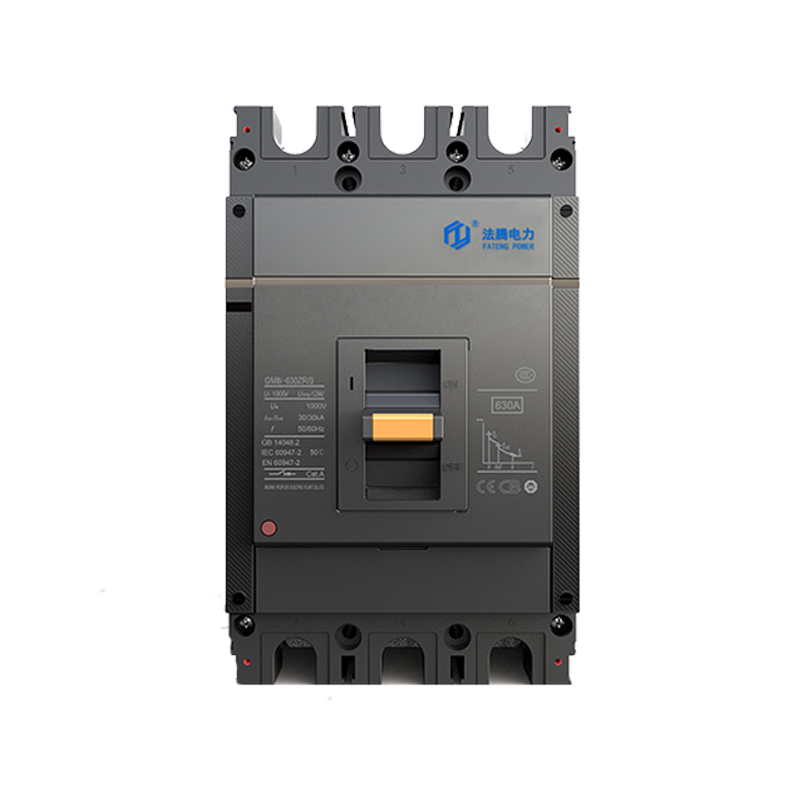

當我們?cè)诰S修配電柜時，首先映入我們眼簾的要數斷路器了，在斷路器上一般都有如下的符號，下面我們一一來說明，首先在斷路器上標識比較大的符號要數斷路器的商標LOGO了，題目中的斷路器實物圖片給出的是一款“法騰”牌子的塑料殼式斷路器，在品牌名稱下面標的FTM6-630H是塑殼式斷路器的產品型號。我們從品牌名稱的序列號中可以解讀出如下信息，首先在最前面的字母FT代表的是企業特征代號，第二個M代表塑殼外殼式斷路器，這個6就代表了本產品的設計序號，這是前面的字母組合所包含的意義。
其額定絕緣電壓為800V適用干交流50Hz額定工作電壓690V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器可具有過載報警不脫扣功能，當線路過負荷時，安裝了帶有此功能的斷路器不跳閘僅輸出過負荷信號，保障供電連續性，滿足了GB50054第4.3.5條突然斷電比過負載造成的損失更大的線路，其過負載保護應作用于信號而不應作用于切斷電路”要求。斷路器具有過載短路和欠電壓保護功能能保護線路和電源設備不受損壞。
我們?cè)倏纯捶趾祥l手柄左邊的參數信息，首先In代表了斷路器額定工作電流值，下圖所標識的為100A，說明這款塑殼式斷路器的額定工作電流值是100A，工作時所通過的電流要在這個所標的值以下，它是可以長期穩定工作的。第二個Ui，它表示斷路器的額定絕緣電壓，后面所標定的800V，代表了這款斷路器的額定絕緣電壓是800伏。第三個Uimp代表了額定耐受沖擊電壓，后邊所標的8KV表示這款斷路器它能承受8000V的短時高壓的沖擊。第四個f它是英文單詞“頻率”frequency的第一個字母，后面的50HZ代表了它可以正常通過頻率為50赫茲的電流，這是指它的額定工作頻率。第五個參數Cat表示了斷路器的使用類型，塑殼式斷路器一般分為A和B兩種類型，對于A類來說它可作為配電柜的進線斷路器或者總開關斷路器，當遇到電路的短路故障時，它可以迅速跳閘分?jǐn)喙收稀?duì)于B類來說它可以承受一定時間的短路電流，有短路延時保護功能，這種B類型的斷路器一般作為低壓進線總開關，常和下一級斷路器配合使用。第六個參數Ii 它代表的是短路瞬時脫扣電流值，后面標的為10In，當短路電流值超過十倍的額定電流值時這個斷路器就會馬上跳閘的。
再下面就是斷路器的國標原理圖符號了，它代表了斷路器或者隔離開關的原理圖符號。最后一個是表示了它能夠正常工作的空間環境的溫度，也就是說這款斷路器它周?chē)h(huán)境的溫度不能超過40度，這個溫度的標定是符合國標GB14048.2或者電工國際標準IEC60947-2標準的。同時我們還會看到一個棕黃色的按鈕，這個按鈕是一個測試復位按鈕，當按下這個按鈕它能夠迅速分?jǐn)嚯娐氛f(shuō)明它的性能是正常的。
最后我們?cè)俳庾x以下分合閘手柄右邊的一些標識信息吧，首先我們可以看到有用綠色標識的3C印證符號，這個符號在其它一些產品中也會看到，這個符號的存在是產品質量的保證，3C認證的全稱為"中國強制性產品認證"。另外分合閘手柄右邊還有三個重要的特性參數，首先是Ue這個參數，它代表的是斷路器額定工作電壓，在不同的電壓下它對應了兩種不同的電流值，當工作電壓Ue=400V時，它對應的一個Icu值是35kA，Icu表示的是斷路器極限分?jǐn)嗄芰?，它是指按?guī)定的試驗要求條件，一次分?jǐn)嗪蟮?分鐘后，再一次合閘和分?jǐn)?，此時的分?jǐn)嚯娏髦凳荌cu試驗值。當Ue= 690V時， Icu的極限分?jǐn)嗄芰?kA。
另外還對應一個Ics參數值，它表示的是使用分?jǐn)嗄芰?，它是指按?guī)定的試驗要求條件下，斷路器可以繼續承載額定電流能力的分?jǐn)嗄芰?，這個使用分?jǐn)嗄芰Π嗽诖穗娏飨聰嗦菲魅匀荒軌蚶^續運行，不需要降容。這個斷路器所標的，當Ue=400V時，它的使用分?jǐn)嗄芰﹄娏髦礗cs為17.5kA，當Ue=690V時，它的使用分?jǐn)嗄芰﹄娏髦礗cs為4kA。
