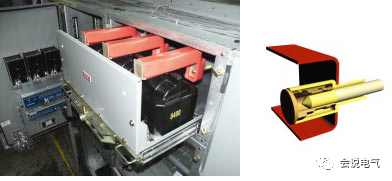

電壓互感器手車等主要輔助設備均采用電弧淬火Delrin?技術。將導體觸頭周圍的Delrin?套管插入帶有凹陷觸點的Delrin?插座中。在負載斷開期間，套管和插座之間只需要一個非常小的隔離間隙，以控制電弧并安全熄滅。

電壓互感器VT模塊適用于ABB提供的行業領先的VIY和VIZ型開關設備型VT。每個模塊最多可接受三個具有線對線（L-L）或線對地（L-G）連接的變壓器。

VT在從工作位置退出時自動瞬時接地，以釋放一次繞組中剩余的存儲能量。

電源互感器CPT模塊可方便地安裝和操作額定功率為15kVA的單相控制電力變壓器，最大限度地減少交流操作開關設備控制電源意外中斷的可能性。

高壓熔斷器手車最多可容納三個主保險絲，用于固定安裝控制電源變壓器和其他主電壓電路保護。熔斷器模塊配備有額定功率高達75 kVA的站用電力變壓器。

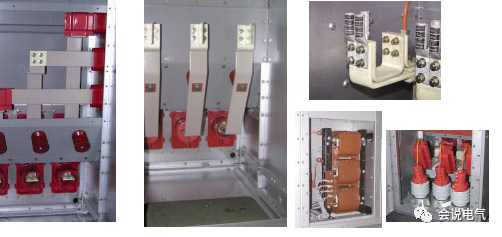

所有主母線均為100%銅，具有全圓形邊緣，額定電流為1200 A、2000 A、3000 A和4000 A。母線在接頭處鍍銀，并用至少兩個M12 SAE 5級螺栓固定在一起。通過校準工具驗證扭矩是否正確，以確保安全性和最佳性能。主（水平）母線不是密封的，很容易在兩端延伸，以便于將來的擴展。

母線采用環氧樹脂絕緣，采用先進的粉末涂層系統，可消除空隙和其他潛在缺陷，從而實現絕緣系統的最大完整性。在每個接頭處提供可拆卸、可重復使用的絕緣護套，以簡化進入和維護。

絕緣支座剛性支撐母線。這包括主變、從站用主觸點到主母線和立管的連接，以及從固定主觸點到線路或負載終端的連接。內部支架和框架間支架為玻璃聚酯，額定值為2000 A。陶瓷支架為3000 A或4000 A的標準支架，其他額定值為可選支架。

為SafeGear和Advance精心設計的電纜隔間提供了有效的布局，為應力錐提供了簡單的空間，并可選擇電纜終端和接線片類型?？蛻暨€具有頂部或底部電纜入口的靈活性。頂部連接也可以與母線槽或柜頂套管連接。在帶有堆疊斷路器的雙層布置中，鋼板將隔間隔開，并隔離主電路?？蛇x的電纜支架和接線靴可用于提高現場連接的效率和安全性。

電纜室配有易于接近的零序電流互感器、整流器和電容器。當開關柜前部安裝有抽出式熔斷器手車時，后部電纜室為大型三相落地式控制電源變壓器提供了空間。

大多數電纜終端和輔助設備都可以安裝在只有85英(2159mm)深的開關設備中，即使在雙層應用中也是如此。與傳統的95英寸(2413mm)深的開關設備相比，這為每個垂直部分節省了2.5平方英尺的昂貴占地面積?？蛇x擇92英寸(2337mm)深的開關柜。該選項在電纜艙中提供額外的7英寸(178mm)深度，以適應不尋常的電纜或設備要求。
