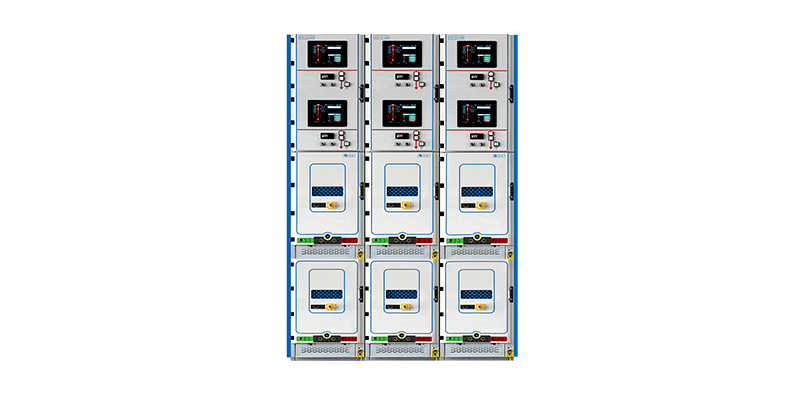

ABB于近20年前開發了UniGear ZS1 550，即550mm寬開關柜，UniGear開關設備大家族中的最新一員，金屬鎧裝、空氣絕緣，可實現2000A額定電流，中置式，斷路器可抽出， 操作簡單可靠。模塊化結構，標準化程度高，易于更換。 具有最完善的聯鎖裝置，輕巧牢固，易于搬運安裝，降低客戶采購成本。
主母線最大電流4000A
柜寬：550mm
標準柜柜深 630…1600A 1340mm、= 2000A 1390mm,加深柜 2kA 1650mm
柜高：2200mm
1250A標準柜每相可最多連接三根185mm2電纜或兩根300mm2; 2000A標準柜每相可最多連接三根500mm2電纜或兩根800mm2
移開斷路器后，中隔板可以拆除，維護人員可以方便地在柜前進行安裝和維護。
主回路導體所有的搭接部位鍍銀
母線室無需支撐絕緣子，減少了故障的概率
使用“Ｄ”型母線
充分利用了導體的集膚效應
散熱性好
機械強度高
電場分布均勻
可抽出式部件：Vmax斷路器,PT手車
真空斷路器( Vmax )
*專用于Unigear 550
*真空斷路器
*EL通用彈簧儲能操動機構
*符合標準：
IEC 62271 – 100
ANSI C37.04 – C37.09
GB 1984 - 2003
接地開關
*可關合短路電流
*可承受1s短時耐受電流
*柜前操作
*配備位置指示器
電流互感器
*環氧支柱式塊狀電流互感器/ Din CT
*環形電流互感器/ Ring CT
完善的聯鎖是為了操作人員的安全性，但同時也要求操作的規范性！
內部燃弧的危害: 財產安全， 人身安全 ， 生產流程
防護措施: 所有操作必須在關門的情況下進行，分隔所有功能區域，釋放電弧產生的壓力
必須在標準要求的短路電流下
*必須按標準要求耐受的燃弧時間
*必須在開關柜每個功能小室中進行
*必須通過內部燃弧試驗所要求判據
Unigear均通過嚴格的內部燃弧型式試驗！
Unigear 550——應用范圍
*商業服務、公用與民用建筑，如:
*商場、商業大樓
*運動場、游樂場
*電信大樓、醫院
*銀行、辦公大樓
*居民住宅區、公寓大樓等
*輕工系統應用，如:
*機械、汽車產品加工制造
*電子、通訊產品加工制造
*煙草、釀酒、食品加工
*紡織等
*電力系統，如: 開閉所
最近幾年，GE、西門子、伊頓、施耐德也相繼開發了550 mm寬開關柜，采用固封極柱中置式斷路器，相間距150mm，寬度從450mm到480mm不等，施耐德由于采用HD技術，改進HVX斷路器，因此開關柜和650/800mm寬開關柜類似，熱縮套管母線，出線側PC絕緣罩加均壓棒等設計。GE開發了雙層550mm開關柜，加厚全圓角銅排，優質熱縮套管，接地開關、出線電纜絕緣罩形成全絕緣，銅排用量明顯高于普通中置柜雙層柜，保證溫升不超標，解決了熱縮套管套管高溫破裂以及老化加速風險。西門子堅持不采用復合絕緣，因此開關柜采用相間隔板，經濟性好一點，但絕緣風險高。
550mm寬開關柜采用成熟的均勻電場、復合絕緣設計，完全可以滿足商業樓宇、公共事業、小型工業等應用，大大的節省了土地資源和建設成本，對于寸土寸金的城市，以及增容改造等項目優勢顯著，因此各大公司紛紛研發，市場也得到廣泛認可。
