VGK400小型化開關柜的特點，首先，充分合理利用空間，在保證關鍵距離，關鍵尺寸要求的基礎上，對開關柜寬度、深度、高度上斤斤計較，把每一寸空間利用好，根據相間、對地絕緣電壓的要求，達到系統的相對平衡，多一厘米嫌多，少一厘米又不夠。如相間距，根據絕緣要求，12kV的相間和對地沖擊耐壓75kV，而實際運行A、B、C相間是線電壓12kV，而A、C相對地則是相電壓12/根號3，也就是6.93kV，如500mm寬開關柜，按照比例分配，AB/BC相間距-導體直徑=凈距，A對地/B對地-導體半徑=凈距。

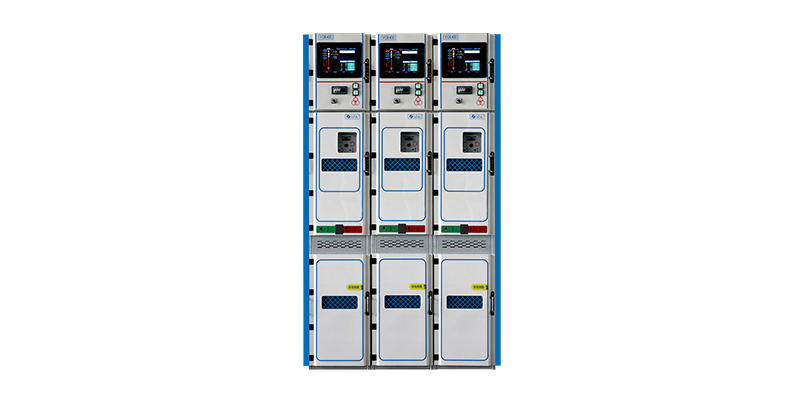

法騰電力設計生產VGK400小型化中置柜

而對于深度方向，通過側裝可以在保證電氣距離的前提下。

其次，采用合適的材料，不論是導電材料還是絕緣材料，導電回路充分發揮材、料的利用率，如管型母線，載流量是相同截面積的矩形母線的1.5倍以上，這基于兩個方面因素，一是交流電阻小，這是由于交流集膚效應鄰近效應對管型母線的影響最小，而矩形銅排則受到很大影響，交流電阻急劇攀升。二是內外部表面積大，通風散熱好。

另外管型母線圓形外表面，實現電場的最優化，輔助以環氧樹脂硫化絕緣，充分發揮固體絕緣材料的介電系數，從而與空氣形成有效梯度配合，使導體表面、絕緣材料與相間、對地空間有效分布，達到系統和諧。

優化設計，提高優化電場，使電場均勻，即使很小的電氣電氣間隙，也能滿足工頻和雷電沖擊耐受電壓的要求。

小型化開關柜的另一特點就是高度智能化集成，一是采用電子式電流、電壓傳感器，傳感器監測的值無需A/D轉換，微機保護需要的能量小，因此尺寸小，重量輕。

二是電子式一體化元器件取代了傳統分立元件，通過RS485通訊線連接取代很多電線連接，無需過多走線。更有甚者，采用無線通訊，通過LORA等開關柜內部自組網模式，除了必要的電源線外，接線數量很少，這樣小型柜就不必為二次線多而煩惱。

三是采用低能量系統，不論是自供電保護，還是低能量脫扣，以及智能除濕裝置，這一切都為了低耗能，從而無需過多的電源或電壓互感器，以減少尺寸重量。

還有就是系統集成，通過傳感器、智能保護裝置集成在真空斷路器上，斷路器成為有大腦會獨立思考的AI設備，從而成為完全具有獨立功能的模塊，開關柜內元器件則大為精簡，實現小型化。

還有集成隔離、接地三工位開關的真空斷路器，眾所周知，清晰可見的隔離斷口是電力維護檢修的重要安全保證，而隔離斷口距離過大已成為小型化開關柜發展的瓶頸，采用雙斷口等可以實現，但結構復雜，一體化直連設計，共享絕緣設計，可以減少銅排連接等電氣間隙，使隔離開關實現空間的最大化利用。

雙碳時代，需要減少材料的使用、低功率損耗、高安全可靠、智能化集成的產品，小型柜智能化正是這樣的產品，為早日實現雙碳目標助力前行。
