由于中壓產品高度同質化，市場競爭激烈，拼價格的時代，想盡辦法降低成本是各廠家的重點工作，降成本不是偷工減料、以次充好，需要綜合考慮，科學分析降低各種成本，實現產品成本的最優化。
對于空氣絕緣中置柜，早期單獨儀表室與開關柜體分開，后來為了降成本，很多廠家把側板做成一整塊，通過加隔板來隔出一個儀表室，這樣可以節省鈑金和連接標準件以及加工安裝費用，那單獨的儀表室還是與開關柜一體的儀表室哪個好呢？經驗教訓是一體式雖然節省了一點材料，但從產品制造全過程來說，并不好，不利于Lean six sigma精益生產，分體式可以分工合作，柜體裝配與二次接線互補干擾，時間安排好，人機交互好，接線人員無需爬上爬下以及高空安全操作，也不需要經受一次裝配帶來的影響，生產效率高，還可以保證產品接線質量，人的成本是很高的，不顧人員、工序等只想著降低材料是不可取的，這也是降成本的一大誤區。

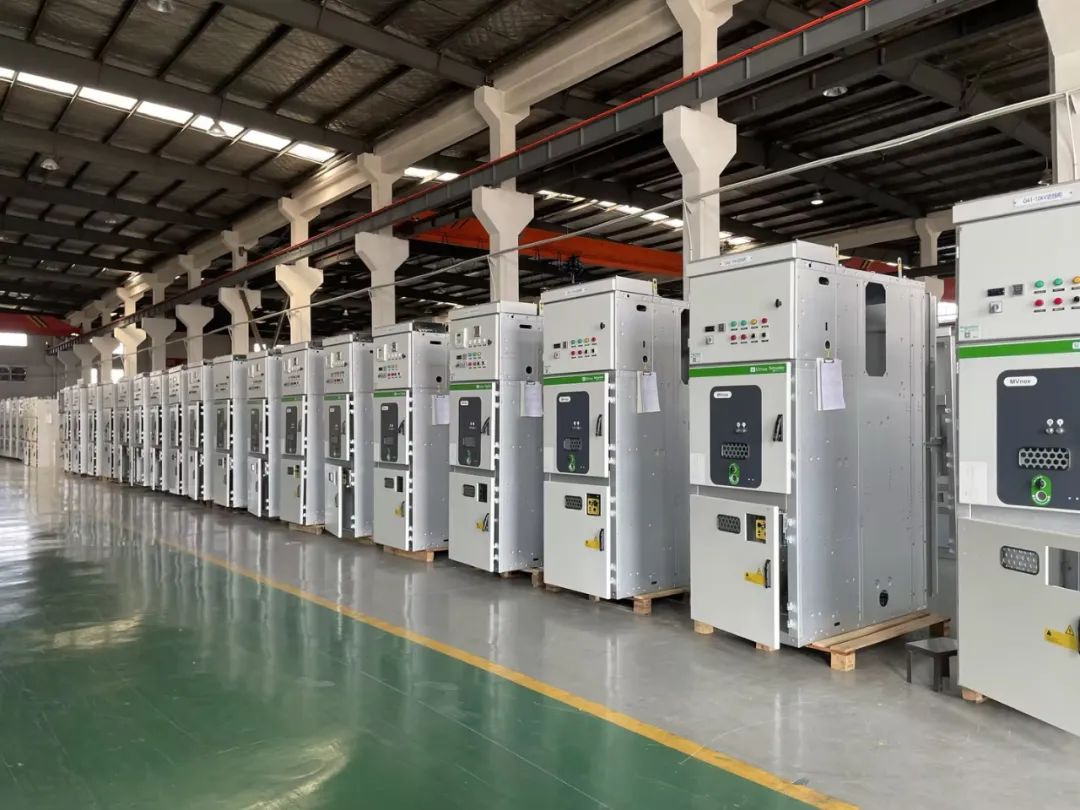

施耐德授權法騰電力生產MVnex中壓開關柜
電壓互感器方案，電壓互感器的作用是將1萬伏或更高電壓等級變?yōu)榈碗妷?00V供測量、計量，或220V作為操作電源使用，電壓互感器的二次負載都比較小，極限輸出一般也不會超過1000VA，因此一次電流非常小，一般采用高壓熔斷器作為短路保護，熔斷器規格一般是0.5A，也有些客戶要求采用1A或2A的熔斷器，2A已經遠大于實際使用的電流，因此電壓互感器的連接回路就不需要很大的導體，還可以采用鋁甚至鋼作為導電體，截面積只要滿足機械強度即可，有些高壓CGIS采用鋼絲作為連接導體。對于抽出式電壓互感器手車，完全沒有必要使用梅花觸頭，一個梅花觸頭也要幾十塊錢，可以直接使用撞針與柜體銅排接觸即可，撞針內部也是通過彈簧鋼絲導電的，不必?fù)?dān)心導電性能和接觸可靠性，廠家的設計在國外以及國內市政工程上已經過幾十年的驗證。這里面降成本的還有手車式電壓互感器手車的底盤，由于觸頭接觸壓力小，無需聯鎖，因此無需絲杠螺母機構，簡易機構實現關門操作進出即可; 對于CGIS電壓互感器套管導體同樣可以減少等等。
關于銅排，銅排單價已突破每噸7萬，因此銅排的節省帶來的成本降低是明顯的，如電流互感器到接地開關的連接排，接地開關正常運行時是打開的，不承載電流，只有在開關柜以及連接電纜等檢修維護時，才需要合上相應的接地開關，對操作人員進行人身安全保護，這就需要承載萬一倒送電可能帶來的接地短路電流，按照標準一般25kA/31.5kA 4s，同主回路一致，也就是說這個連接排無需考慮額定電流，只需考慮短路電流，因此按照GB/T3906附錄D計算截面積，25kA4s計算截面積262.3mm2，采用50 *6銅排，31.5kA4 s計算截面330.5mm2，采用60*6銅排即可，而有些廠家使用的是和主導電回路一致的母線規格，如80*10造成浪費。
有些時候我們可能覺得產品太簡單不好，如電壓互感器手車采用梅花觸頭也貴不了多少，或是銅排大一點 但外觀漂亮，客戶感覺可能更可靠，其實性能完全沒有差異的，相反浪費了材料，不利于碳中和，綠色低碳環保。要尊重科學，不浪費，適合的才是最好的。
