低壓開關柜,其主要功能就是電力的控制與再分配,通過進線柜,將變壓器從小電流高壓電變成的大電流低壓電引進系統,再通過小開關將電流分配到一個個應用負載,如分配到一個個動力箱、配電箱,或者分配到用戶終端箱,再或者分配到馬達、水泵、電梯控制箱等等具體用電設備。

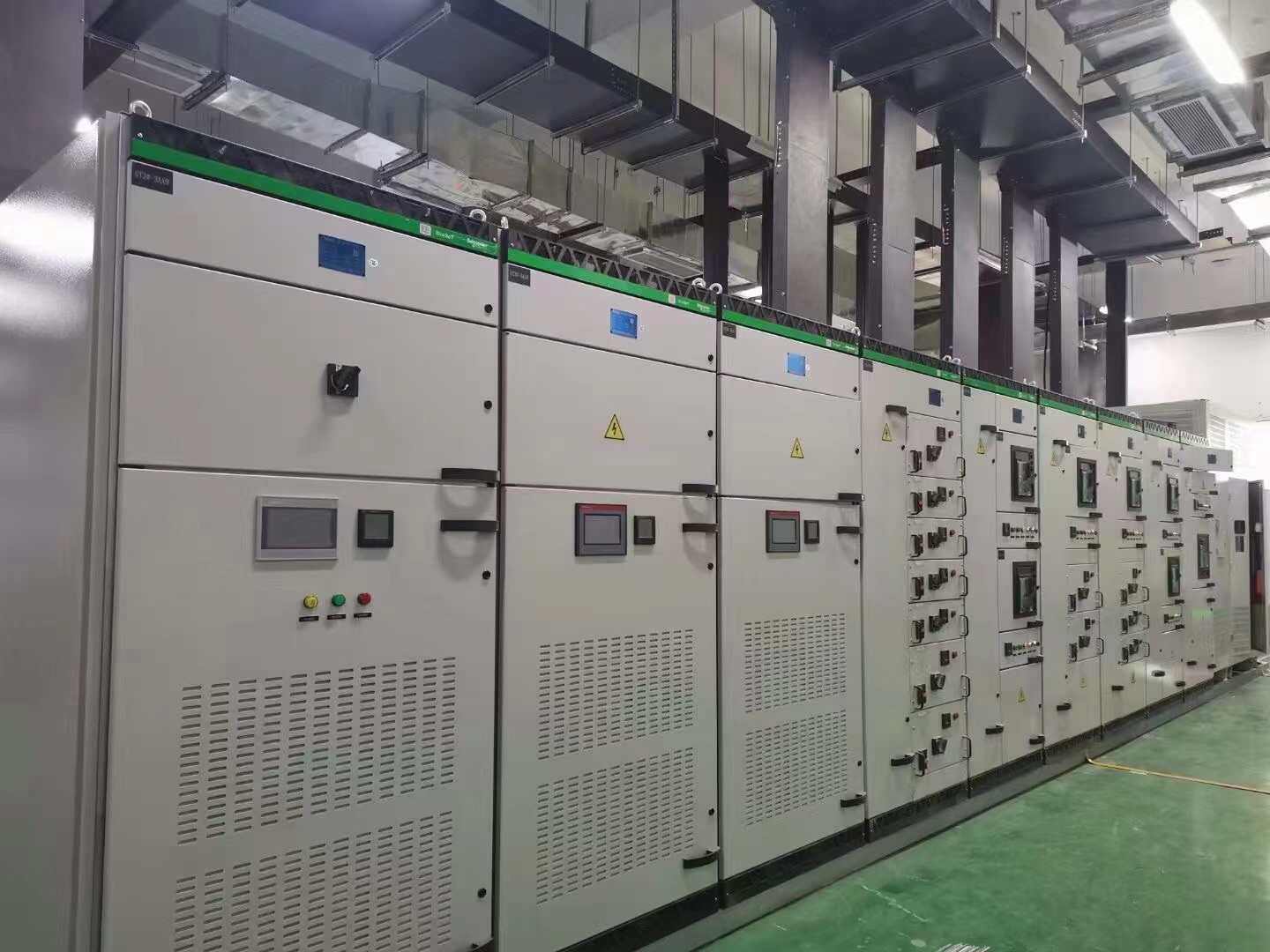

施耐德授權法騰電力生產BlokSeT預智低壓成套設備
動力箱、配電箱同理,通過大開關將電流引進箱體內部系統,再由小開關分配到具體負載,如照明、消防水泵等等。
這里面大電流、小電流是相對的,對于一級配電開關柜來說,進線開關根據變壓器容量,可能是4000/5000/6300A等等,出線可以是通過框架斷路器如1250/1600A等等,有可能是通過塑殼斷路器的125/250/400/630A等。
對于動力箱,進線一般630A,出線幾十安培到上百安排不等。而對于配電箱進線則是125A以下,出線是微型斷路器幾安排到幾十安培,終端配電箱,進線63安培,出線10安培/16安培等等,用于最終的應用,如照明、空調等家電。
這樣就形成了從一次配電、二次配電到動力配電、終端配電的一套完整的電力分配的路徑。各個斷路器自行其職,控制、保護著它范圍內的電器應用,出線故障可以調整,而不會影響到上一級開關動作,擴大停電范圍。
這里面保護范圍就需要精準設定,每一個開關都有它的保護電流范圍,對于配電箱,短路電流幾千安,微斷可以開斷,再大幾十千安短路電流通過塑殼來開斷。
對于開關柜,需要計算短路電流,通過出線端的短路,來倒推出開關柜需要承受的短路電流,進線開關需要開斷的短路電流,理論上,線路上的開關都需要承受相應的短路電流。系統短路電流是50kA的,則線路上的開關都需要承受50kA的短路電流,能開斷50 kA的短路電流,否則需要采用級聯方式來保證短時耐受、短路開斷。
開關柜系統需要短路配合,特別是工業領域應用,如石化行業,短路電流較大,有時額定電流很小,只有十幾或幾十安排,微斷完全可以使用,但由于計算短路電流大,微斷能力不能滿足要求,只能采用塑殼斷路器。
國外開關柜,水平母線短時耐受100kA,垂直母線85kA,而不會是50kA這就是抗短路能力協調的問題,因此低壓開關柜需要有不同的短時耐受能力,而不是5000A只有100kA,通過不同的母線支架的配置,實現開關柜水平母線、垂直母線有不同短路電流,這樣根據系統計算確認的短路電流,開關柜系統按設計標準配置,即不過分增強浪費,又可以滿足性能要求。
一般陸地上應用,不會采用開關并聯進線方式,而對于船舶等應用則會使用兩臺發電機進線開關并聯進入開關柜系統,這也就需要開關柜主母線需要承受很大的電流和短路電流,如進線柜電流只有6300A,而主母線電流則有7400A,甚至8000A的低壓開關柜。
