對于低壓開關柜的開發，市場需求是關鍵，我們可以有6300A甚至7400A的進線電流和主母線電流，這是企業自身能力的體現，也一定程度上代表著市場需求，6300A的進線較少，在重工業、大型數據中心等偶爾出現，而大電流的主母線，如7400A甚至8000A的水平母線，一般用于船舶及海洋石油平臺，兩臺發電機通過兩個斷路器并聯進入系統，母線電流可能達到8000A。

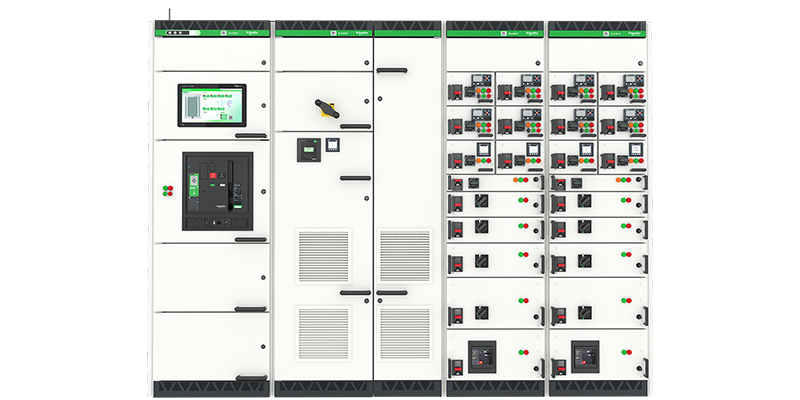

施耐德授權法騰電力生產BlokSeT預智低壓成套設備

大電流低壓開關柜帶來大量的能量損失，一根10*100mm的銅排載流量可以是1700A，但10根銅排并聯使用，載流量并不是17000A，能達到8500A已經是很好的設計了，集膚效應鄰近效應造成電流分布不均勻，中間銅排只有很少的電流通過，即使采用不銹鋼板、不銹鋼螺絲來減少電磁效應，渦流造成的發熱也是巨大的，因此開關柜的發熱巨大，能效比很低，是非常不經濟的，采用高電壓或中壓開關柜則大幅減少能量損失。

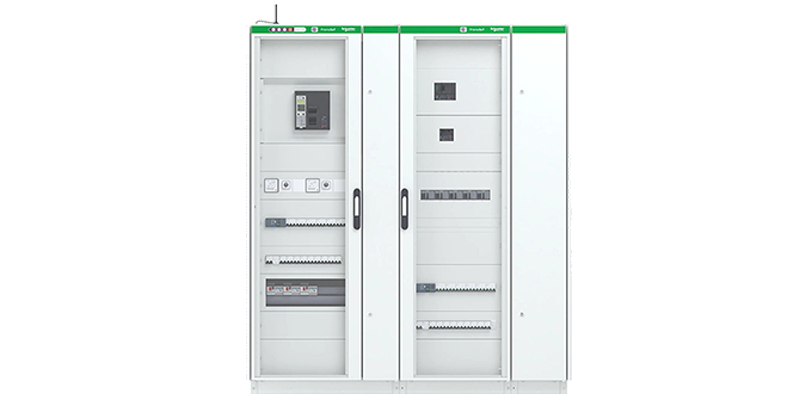

施耐德授權法騰電力生產Prisma-E新一代標準化低壓分配電系統

這也是風電等新能源發電系統采用中壓并網的原因之一，電源電壓雖然很低，但電流大，數量多，單臺風機功率現在以達到18MW，采用40.5kV已不能滿足要求。電動汽車充電電壓也不斷提供，不僅是加快充電速度，能量損失也可以減少。

話說回來，對于低壓應用，工業場所變壓器容量一般是2500kVA，計算電流3609A，可以采用4000A開關柜，但國內通行做法是采用5000A開關柜，5000A對于低壓開關柜這是一個不倫不類的等級，一般CCC認證分為2500A以下，2500-4000A，4000-6300A三檔，5000A則屬于6300A這一檔，同一平臺設計，框架斷路器的開發也是如此，4000A殼架是一檔，4000A以上就是6300A殼架，6300A的殼架尺寸比4000A要大很多，觸頭、連接端等用銅量多，成本高，開關柜寬度大。

因此對于2500kVA變壓器進線柜，普遍寬度1.2米，成本高，尺寸大。雖然可以說大框架散熱好，銅排多更可靠，國產斷路器價格低，但從資源浪費、空間浪費來說，也是不經濟、不環保的。而且說真正好的產品不是靠大來取勝的。大、銅排多，但不代表斷路器的核心滅弧、微機控制、操動機構技術就好，而這些則是產品的關鍵，也是一些重點項目采用外資品牌主開關的原因，其性能就是好。

針對這一應用需要對應的開關柜，施耐德有BLOCSET5000，ABB公司MNS3.0-light，也就是說最大5000A或者說專用于2500kVA變壓器容量的開關柜。

對于5000A工業領域?qū)Ｓ玫蛪洪_關柜，建議采用專用5000A框架斷路器，在4000A基礎上提升，而不是6300A上去下降，原因不言而喻，雖然技術難度大，但不是不可能。

開關柜采用異形母線，不論是主母線還是分支母線，載流量大，機械強度高，無需加高柜體，無需風扇強制風冷。

智能化集成，結合行業需要，冗余保護。實現小型化、低碳化、經濟高效的產品。

來源：會說電氣
