也許是法國人比較浪漫，做事情比較精細，如同法國足球、法式大餐，講究過程，講究品質，不怕麻煩，但產品一定要好，該細致的地方就要精細，該粗放的地方絕不浪費材料。雖說最初B柜是由巴西人設計管理，但后來的B柜已大為改變。
做產品精細化，采用ADD模式把要開發的產品方方面面都規劃好，ADD（屬性驅動的構架設計）是一種以質量屬性實現為主要推動力的構架設計方法，它將功能實現放到了次要的位置上。
ADD的總體過程：選擇要處理的對象（系統、子系統或模塊），確定其需實現的功能和需滿足的質量屬性，選擇能夠?qū)崿F(xiàn)這些質量屬性的構架戰術，根據戰術設計構架，得到子模塊，為子模塊分配功能和應承擔的總體戰術中的部分，最后檢查功能與質量屬性是否都被滿足。至此，子模塊所需實現的功能及需承擔的部分都已確定，然后選擇子模塊進行上述一樣的處理，形成一個遞歸的分解過程。這個過程和六西格瑪管理QFD質量功能展開類似。
Archecture構架，就是B柜設計的基礎，整體功能分界到每一個功能單元，主母線、垂直母線、進線單元、固定出線、馬達控制等等，系統性的設計。

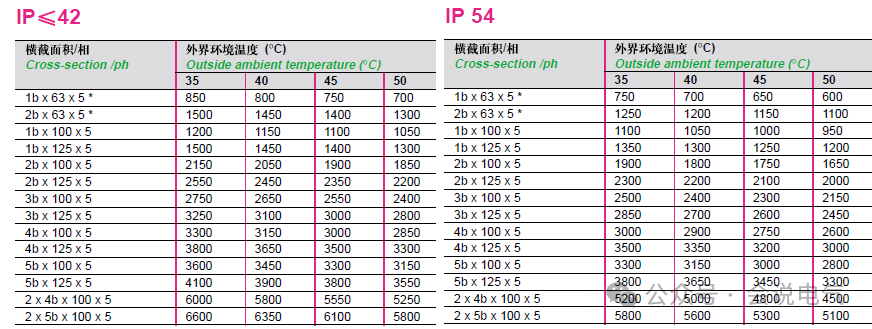

對于開關柜的主母線，電流規格有多少種?短時耐受電流(峰值耐受電流)有多少個規格，產品開發之初就要有明確的定義。如何以最簡單、最經濟的設計實現功能的最大化、通用性是關鍵。B柜做到了這一點，基于對電的理解，采用5mm厚銅排和梳型母線夾，實現了規格的完美組合，各種電流規格、短時耐受規格、各種防護等級下的電流都可以得到組合，不浪費一毫米銅排、一個具有支架。這是10mm厚銅排無法實現的。
梳型母線夾，高強度尼龍，通過金屬母線夾夾緊，將電動力轉移到金屬板上。25mm的搭接面寬度，25mm 間距M10螺栓，實現電接觸的最優化，即保證電流傳輸，又保證了承受短路電流，經濟性最高。

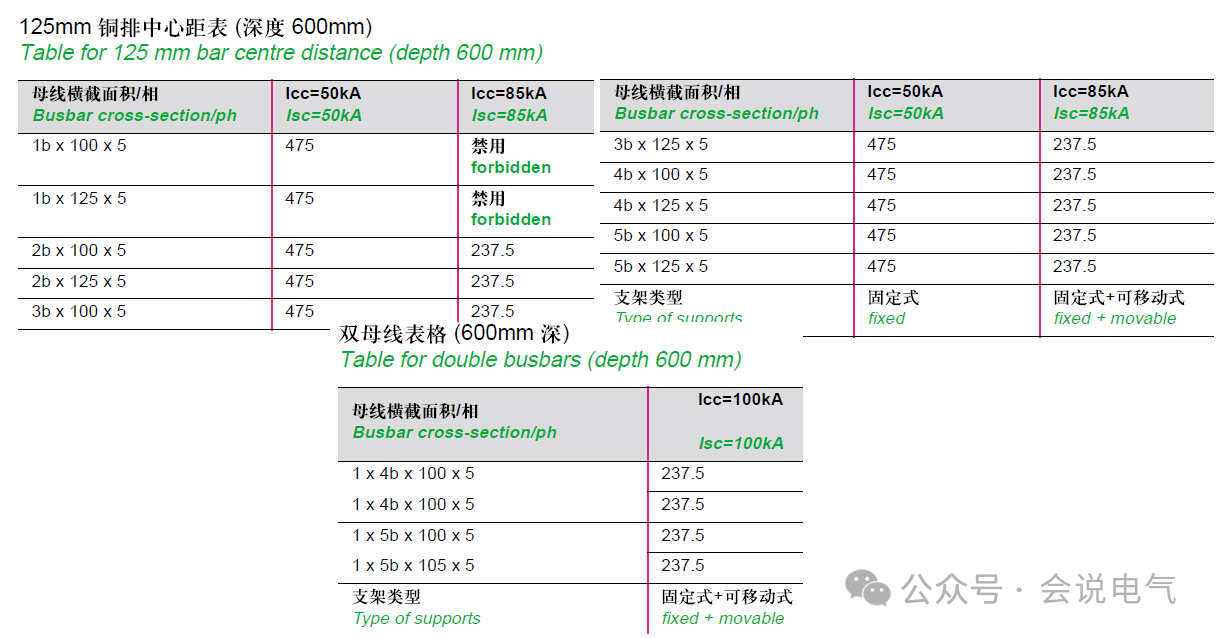

垂直母線同樣分配電能，5mm厚銅排不同規格組合，形成不同電流等級。母線支架通過模數孔間距倍數定義滿足不同短時耐受電流要求，可大可小。

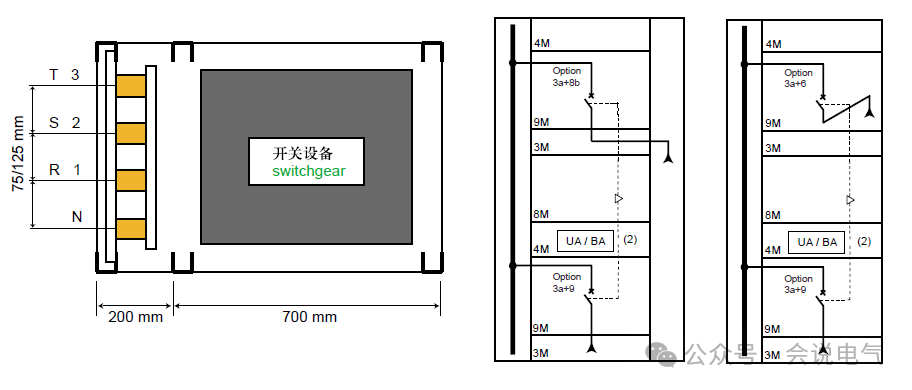

框架斷路器隔室，同樣垂直母線連接，功能單元隔室區分清晰，進出線分隔，一二次分隔，不會混在一起，便于維護和檢修。母線垂直布置，散熱好載流量大，不同電流不同片數、寬度銅排連接，出線連接空間大。
固定分隔式功能簡單，插拔式塑殼斷路器形成單獨的功能單元，同樣模數化單元，大小、位置靈活配置，無需更改母線等其它功能單元，不同規格、不同應用都可以安裝、現場更改，不用重新布置、重做母線、支架等等，快速拆卸門鉸鏈，模數位置都可以裝。
簡單可靠的防護等級設計，無需過多的密封防護，密封條加方式頂蓋滿足高IP等級要求，而低IP等級則不裝。
模數化ADD設計，功能強大，適用性強。一個基礎設計，加法、減法滿足不同規格、不同應用，5000多張?jiān)O(shè)計裝配、零件工程及二次圖紙，涵蓋所有規格、所有應用方案?；緹o需工程設計，提高軟件零件拾取，清單捕獲，即可生產，真正實現了產品的標準化，系列化。所有盤廠生產的B柜一致，一樣的配置一樣的產品，可以說比國網標準低壓柜強大、標準許多。
通過進一步的工程優化，如垂直母線分段布置等，實現混裝，材料成本優化。
