對于石化、船舶等工程項目，會有很多特殊電氣結構要求， 如使用特殊的元器件、門板蓋板、轉角柜、母線橋等特殊要求，或者壓力釋放方式等需要根據安裝現場的實際情況設計。
這些就需要中壓開關柜工程定制化設計，真正為客戶考慮，滿足客戶的特殊要求。使設備真正滿足實際應用的系統性、可靠性，以及現場使用的安全性、協調性。
不是簡單的把要求的元件按照一次方案圖組裝在一起就好了，需要考慮性能好，安裝維護便利，兼顧產品的一致性。
如海上石油平臺，系統17.5kV、4000A、50kA，項目要求內部電弧等級IAC AFLR 50kA 1s，采用泄壓通道將所有開關柜聯通并通過平臺一側的出口釋放。
由于一段母線計算短路電流已超過開關設備的短路容量50kA，整體采用63kA開關柜投資巨大，經濟性差，因此項目采用高壓限流器作為系統短路保護，開關柜 4000A 50kA，根據限流器尺寸及供應商建議，需要1.6k寬的開關柜，自然風冷，考慮到美觀、安裝及泄壓通道一致等問題，深度1.4米、高度2.2米和其它開關柜一致。
對于工程結構設計人員來說如何設計就是一個問題，1.6米寬的開關柜并不是新奇的柜型，40.5kV開關柜寬度就有1.6米的，強度等不是問題，項目50kA1秒內部電弧等級，設計1.6米寬開關柜就會有很多問題，非標設計時間、驗證以及后期的船檢等都會困難。
根據型式試驗結果可擴展性標準，采用2臺800mm標準型開關柜拼裝在一起，后側板中間開大孔即保證了限流器安裝的位置空間，又具有原始結構，無需特殊結構設計、計算試驗驗證，并且制造、裝配等無需特殊指導，生產效率、工藝質量等都得以保證。
主限流器柜前安裝，控制器整體安裝在開關柜儀表室內部，方便狀態觀察，以及熔芯更換。單獨隔室、單獨門板，柜體結構滿足內部電弧故障要求。
限流器自身有5000A 40℃環境溫升試驗報告，船舶應用環境45℃，安裝在柜體內，母線采用3拼120*10母線，經過計算可以滿足溫升要求。
很多工程項目對于電流互感器數量、安裝位置等有特殊要求，這樣產品結構設計需要考慮系統的可用性、維護方便性，以及產品的一致性，不能隨便改變產品尺寸，自身增加工作量。

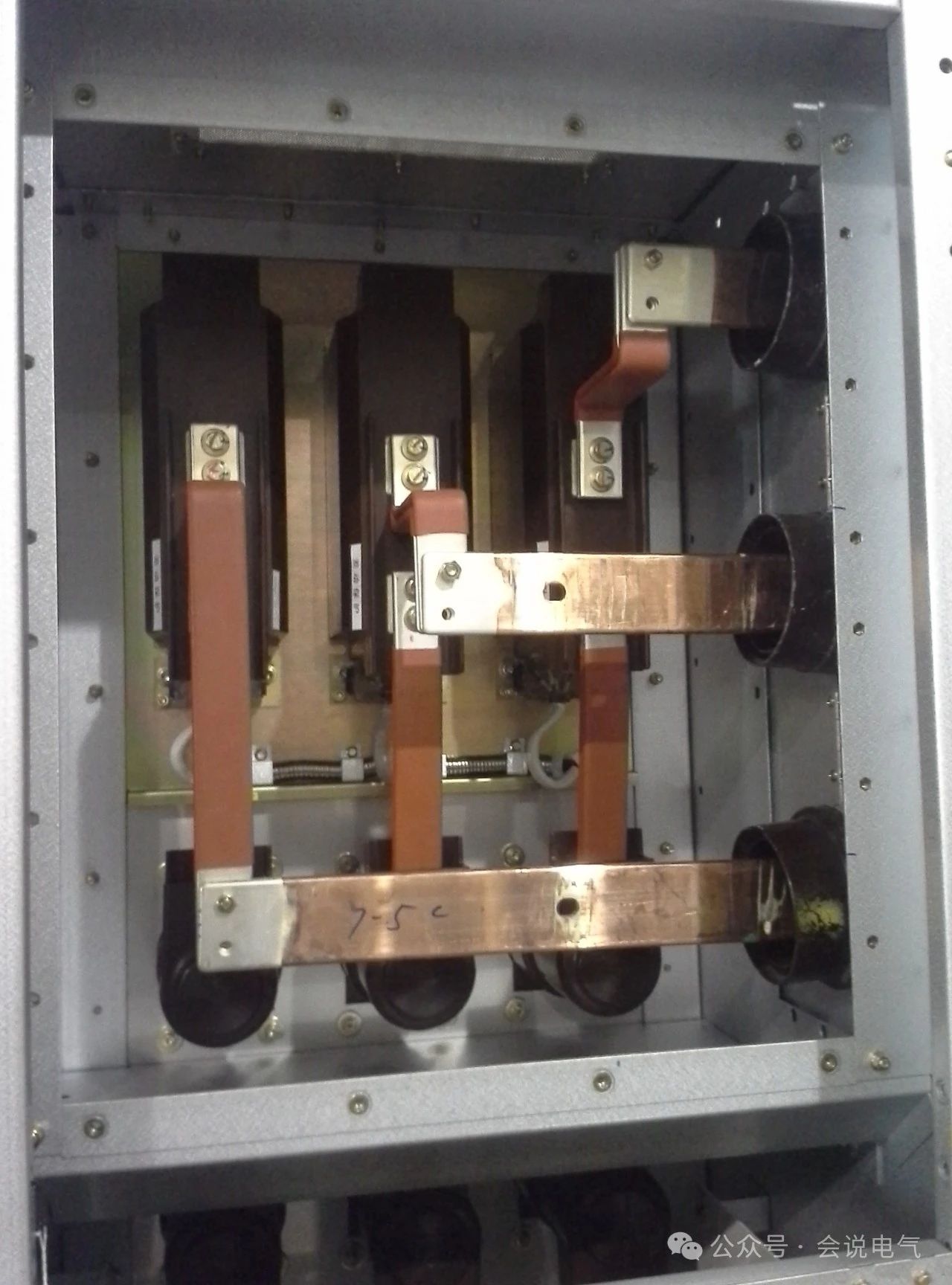

母線側電流互感器
發電機中性點側電流互感器，每相需要4個二次繞組，環氧支柱式電流互感器需要2個，采用穿心式互感器，尺寸小，重量輕。
兩組互感器，一組采用環氧樹脂支柱式，滿足常規0.5/5P20測量保護繞組要求，另外一組PX級采用低壓穿心式互感器，采用美標觸頭盒作為絕緣套管，保證低壓線圈與高壓一次回路完全絕緣。
開關柜設計需要滿足實際應用的要求，而不是只按照標準方案、照貓畫虎設計。與實際需求結合，不能一次元件裝不下就去加大柜型尺寸，應該針對性的設計工程定制化產品，滿足特定環境的特定要求。
