有些時候，我們會過于講究所謂的邏輯，為了說服領導，為了把故事講圓。

而事情往往不是這樣，邏輯需要基于大量的數據，大量的實際情況做基礎，以偏概全的邏輯只能是自欺欺人。

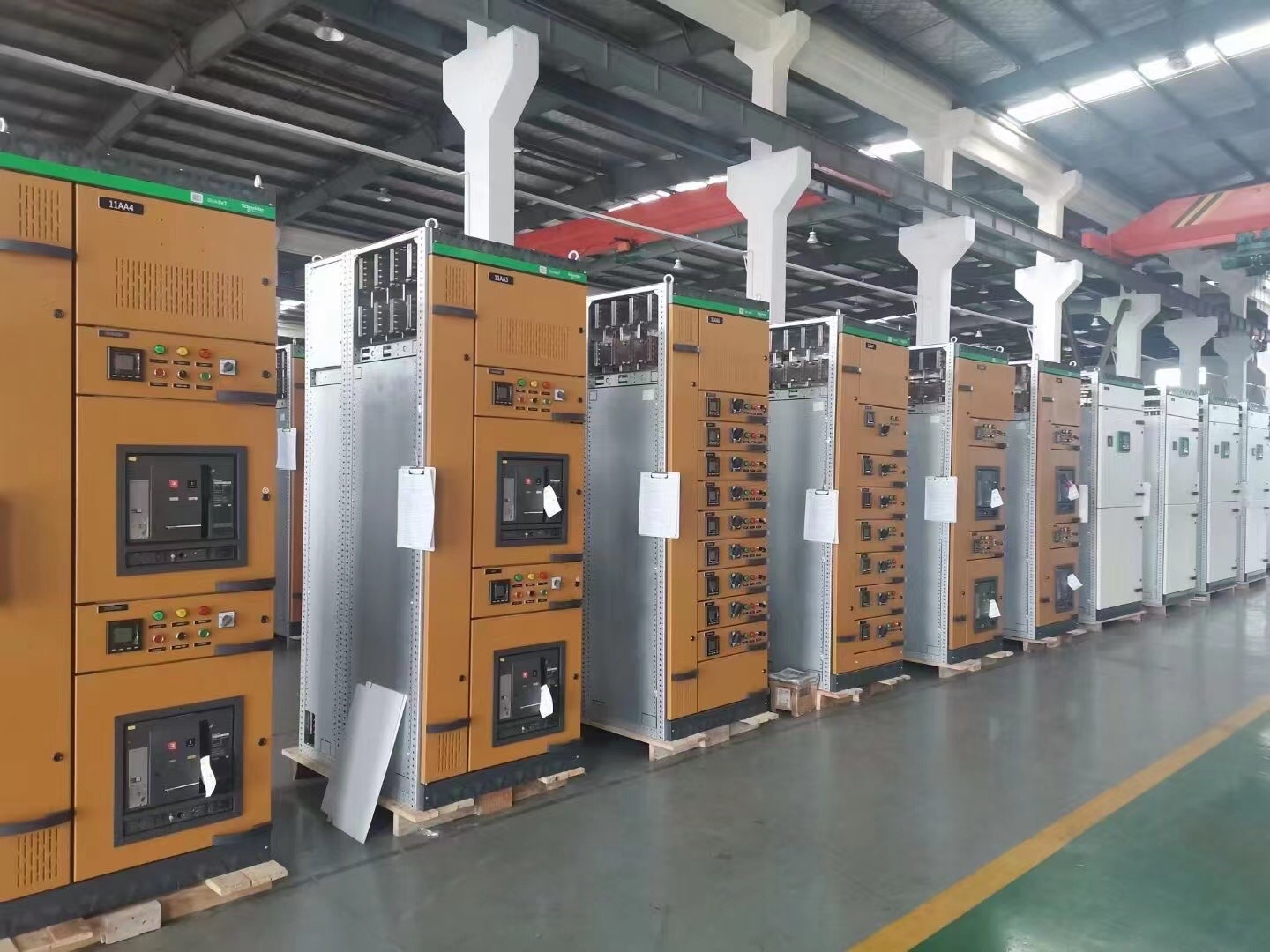

不論何時，踏踏實實的把產品弄清楚，把應用搞明白，都是致勝的法寶。B柜、8PT各有優勢，如果單純的只是拿銅排用量來做比較，則不全面、也不真實。

特別是大電流低壓柜，5000A以上，普遍采用風機冷卻才能達到溫升要求，否則即使使用非常大的截面也不一定通過溫升試驗。

其實這里面有兩個問題，一個是母線載流發熱和散熱平衡的問題，另外一個是元器件如框架斷路器的發熱和熱量散發問題。

第一個問題比較容易解決，單純從母線載流量來說，通過多片銅排，分組布置的形式，加大柜體深度、高度等都是可以解決的，即在IP4x情況下，4000A的載流量銅排不需要風扇冷卻，采用8根10*40mm銅排即可以滿足溫升要求，類似的方案很多，如6根10*60mm，或4根5*160mm等等，都可以實現4000A的自然風冷，其它那些采用大截面如10*120或10*160mm銅排等作為水平母線的劣質設計就不考慮了。

那么8000A主母線，我們把上述4000A母線方案前后分組安裝在開關柜頂部，互相之間留有足夠的間隙，即電磁場之間、熱效應之間沒有相互影響，那么采用8根5*160mm的銅排就可以實現8000A的載流量，即使互相之間有些影響，打個9折，7200A電流應該是沒有問題的。

這個是基于柜頂母線沒有受到任何內部熱量影響的情況下，底部冷空氣自然通風的工況下，發熱散熱達到平衡，溫升是可以滿足要求的。

而第二個問題正是會影響到柜頂水平母線的，柜內元器件以及母線及其連接的發熱散熱問題。

水平母線的長度基本就是柜寬，1.2/1.4米寬進線柜母線的長度小，電阻小，發熱也不是很大。柜內連接母線則要長得多，一般進出線銅排長度大于4米每相，斷路器的發熱也是巨大的，這些在狹小空間產生的熱量不易散出來，必然造成內部特別是連接點溫升特別高。

很多廠家將框架斷路器抬高，一方面節省銅排，另一方面也是減少發熱量，這樣做好不好? 從省錢角度來說，是個不錯的降成本項目，畢竟銅排根數多，截面積大。

但這無疑是把發熱點更加集中在一起了，空間更小，散熱更困難。從開關到母線，再到水平母線，所有高發熱元件產生的熱量高度集中，需要采用大功率橫流風機對著觸頭、連接去吹，一旦風機故障溫升會短時間內迅速超標，對設備安全運行帶來隱患。

銅排連接不僅是產生熱量，它也是熱導體，通過傳導把熱量從高發熱點如斷路器觸頭處帶出來，同時對外輻射散熱，空氣對流也將銅排表面的溫度帶到柜頂。

框架斷路器樣本上都會規定連接銅排的規格，這里面也是考慮銅排不僅是載流作用，也是斷路器散熱所需要的。如6300A一般樣本說明書要求8根10*100mm銅排，也就是8000mm2截面積，單純從載流量來說應該是足夠的，過大的銅排也是斷路器散熱所必須的。
