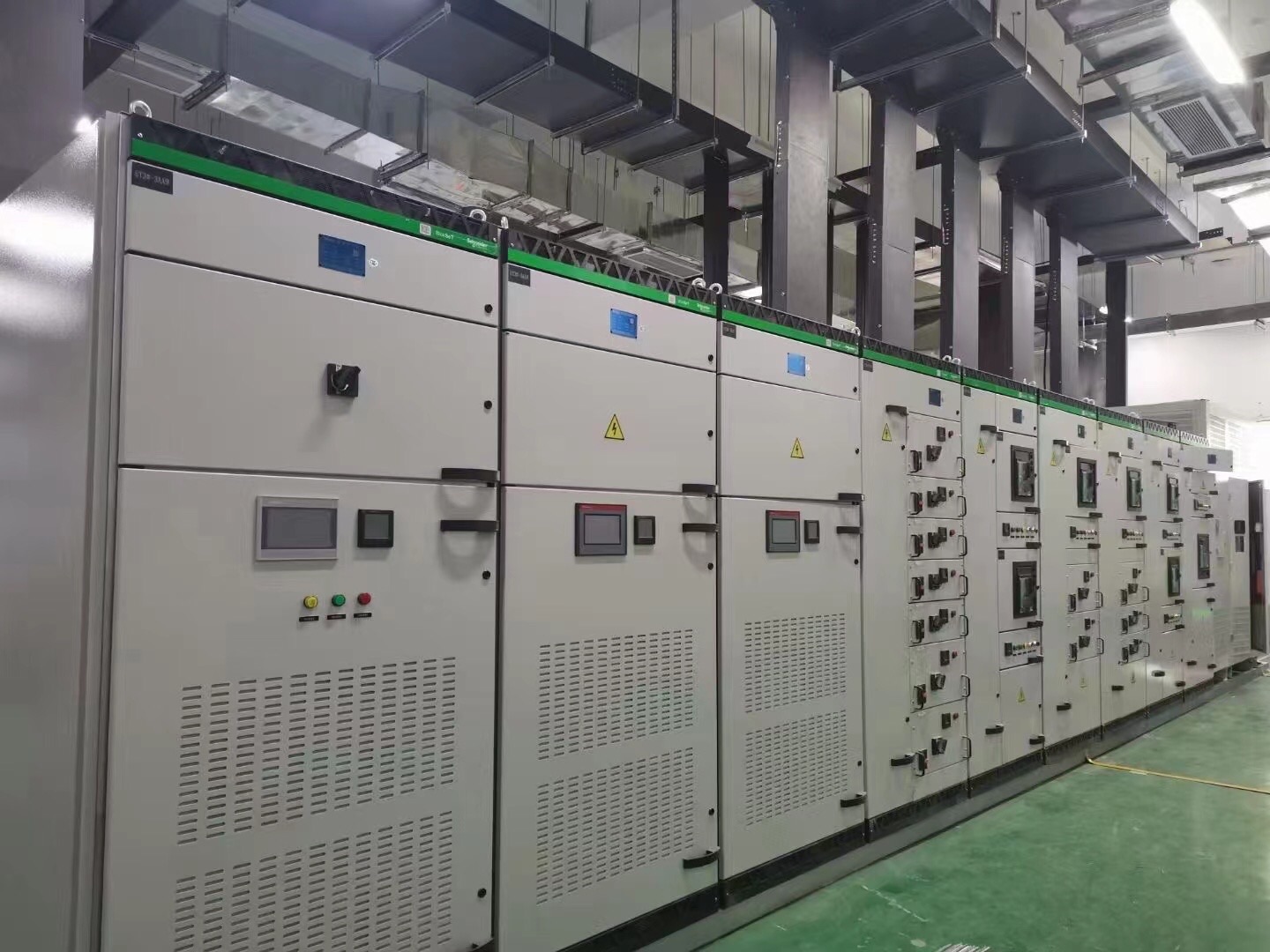

低壓柜的方案設計，首先是定義開關柜的整體系統參數，如電流規格有幾種，短時耐受電流幾檔，防護等級多少等。根據上述參數，就決定了開關柜的初步設計，如主母線規格、進線柜進線斷路器的選型、無功補償容量等。

對于出線、控制柜，有固定分隔和抽出式，根據主母線規格決定開關柜高度或者功能單元所占的高度，以及垂直母線的短時耐受電流，一般和主母線一致或相應降低一檔，以滿足工礦企業大系統短路電流要求。

如變壓器容量3150kVA，簡單計算電流3150/0.38/1.732=4786A，變壓器短路阻抗6%計算，計算短路電流4786/0.06=79.8kA，因此需要開關柜主母線6300A，短時耐受電流100kA。

6300A 100kA開關柜主母線采用12根40*10mm銅排，還是采用6根10*120mm銅排，這個需要根據開關柜結構設計確定，采用母線框架支撐，分組布置12根10*40mm銅排，可以看出用銅量明顯減少，支架間距可以擴大，缺點占用空間較大，開關柜高度較大。

采用薄銅排，或多根小銅排都可以減少集膚效應，提升載流量，同時散熱周長大，有利于散熱，多種有利因素結合，實現銅排利用率高、帶來經濟效益明顯。

采用母線夾，增強尼龍母線夾，通過不銹鋼板夾緊，承受短路電動力強，相比較于絕緣子支撐，安裝簡單、靈活。

出線柜抽屜形式，方便更換、維護，缺點是一二次通過接插件連接，接插件連接質量直接影響著運行可靠性。

對于馬達控制回路，采用抽屜形式非常適合，馬達控制回路元器件多，斷路器、接觸器、繼電器等等回路復雜，通過整體抽出開關柜外部進行檢修、維護非常方便，抽屜回路電流不大，接插件無需承載過大電流，不會造成溫升超標，甚至燒毀。由于元件、接線多，因此抽屜一般比較大，如石化行業要求，不能采用1/4、1/2模數抽屜，即使0.37kW(計算電流0.6A)電機回路也需要采用8M抽屜。

早期的抽屜，類似托盤，斷路器、互感器一次回路通過接插件與開關柜連接。門板安裝在開關柜體上，需要通過連接件與門板上指示燈、儀表等連接，不太方便，好處是實現抽屜不論在哪個位置都可以滿足IP4X防護等級。

固定分隔式，對于配電開關回路，采用固定式結構比較適合，單一塑殼元件+互感器，固定插拔式斷路器，即使出現故障，也可以更換斷路器本體，實現快速恢復供電。對于630A及以上塑殼斷路器出線，采用固定式，不必?fù)?dān)心接插件過熱問題，一體式設計，對中性、配合性好。
