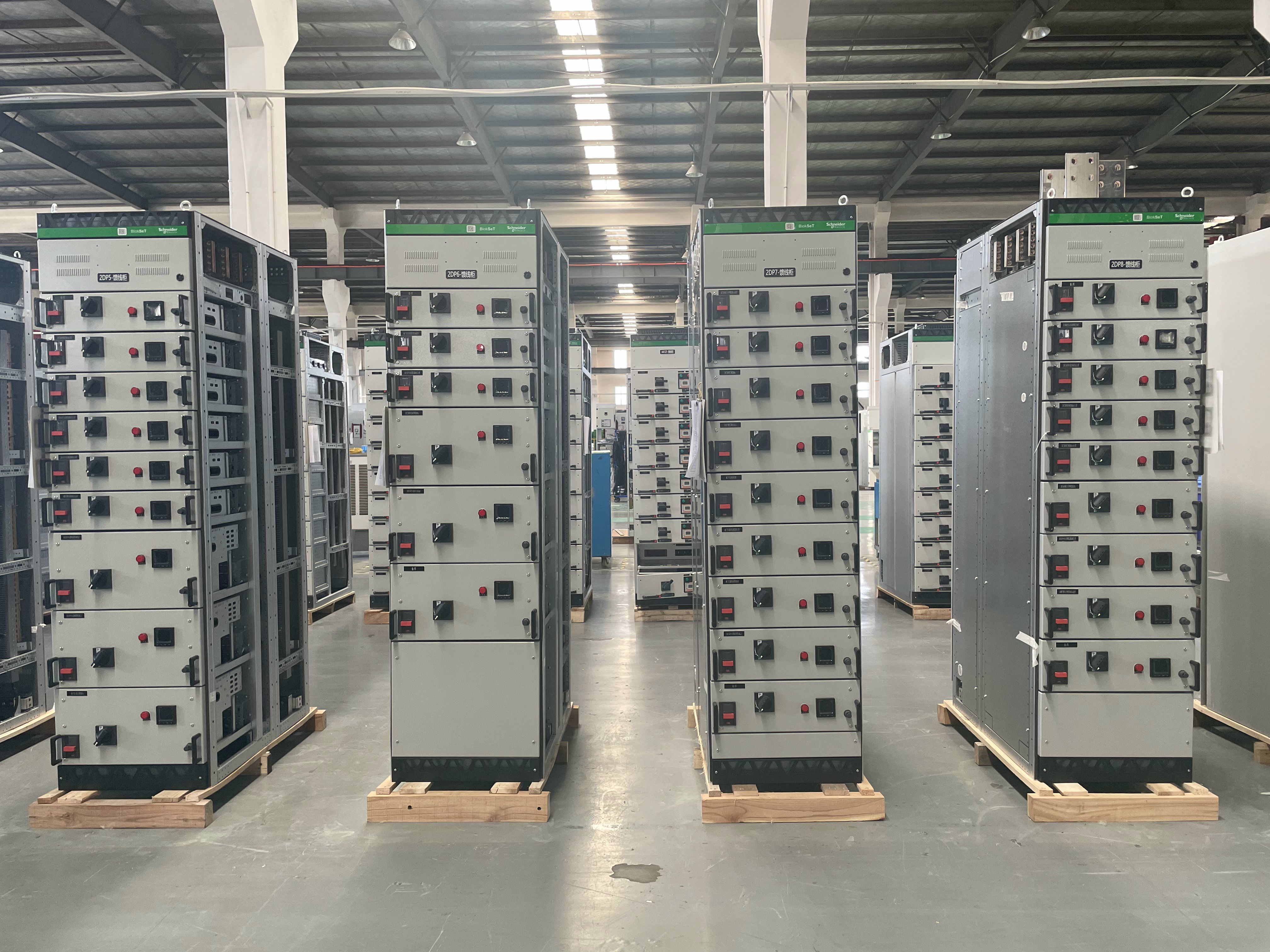

一種模塊化低壓開關柜，功能抽屜模塊單元、補償模塊、斷路器模塊等組成各種應用方案。如TABULA系統是按照DIN標準基本模數制造的，它的尺寸在三個方向上均以M＝126mm為基本模數來實現最優利用，外部表面最大的高度和寬度是18個模塊(2268mm)。通過外殼確保安全工作，模塊化外殼旨在獲得最大限度的穩定性和強度。止動與振動測試證明TABULA能夠抵抗7級里氏地震震級。該系統同樣考慮到了日常操作的影響：所有外罩組件的材質都是氟鋁鋅鋼板，因此能夠提供最大限度的抗腐蝕性。

垂直配電母線

垂直母線采用C形的垂直母線，使集膚效應最小化，產生很高的電流密度。C225類型母線的外部尺寸為17*13mm，適用于小于250A的電流。同樣類型的快平接口的母線最高適用于32A的電流?？炱竭B接是包括熱、電、機械和震動測試的全面測試類型。C400、C630和C1000的外部尺寸都是30*35mm，適用于400A-1000A的電流。TABULA系統的彈性螺栓同時提供很高的安裝靈活性，無孔連接，方便又保證電氣連接的可靠性。

主母線

系統電流強度從3000A（2拼100x10mm銅排）、5500A（2組2拼100x10mm銅排），到7800A（3組2拼100x10mm銅排）。對于整個范圍來講，母線支撐和垂直分布式母線的連接都一樣。7800A主母線通過三組前后布置，減少了交流電磁影響，提高了載流量。分流設計保證了每組短路電流變小，支撐數量減少。母線支撐可承受高達253kA的峰值短路電流，夾板式設計，機械強度高，抗短路能力強。

抽屜單元

抽出單元有三個模塊的標準寬度，1，1.5，2，3，4，5或6個模塊的高度等不同規格組成。電流的范圍從32A到630A，電流由電流高達1600A的垂直分布式母線來提供。抽出單元的后邊裝有彈性的接插件，組成負載連接系統，確保有足夠的接觸壓力。短路故障時產生電磁力方向可以增加主觸頭的接觸壓力。

連接、測試，斷開連接以及移去的標準位置都內置在系統里。另外，每個抽出單元可以機械指示以確保保持正確的放置位置，也可以在測試和斷開連接時用掛鎖鎖上。聯鎖系統確保斷路器在合閘位置抽出單元不會拉出到斷開連接的位置；模塊化、模數話優點，標準化設計，便于生產組織，通過標準化備件庫存，縮短交貨時間。
