北美開關柜標準及參數

發布日期:2024-11-25 作者:法騰電力 點擊:

1.美標開關產品的主要標準

產品標準:

IEEE C37.20.2  交流1000V以上金屬鎧裝式開關設備
IEEE C37.04   交流高壓斷路器標準額定結構
IEEE C37.06 交流高壓斷路器推薦等級
IEEE C37.20.3 – 金屬封閉開關柜
IEEE C37.20.9 - 氣體絕緣開關柜
IEEE C37.11 電氣控制要求
IEEE C37.20.6 – 4.76-38kV接地測試裝置

試驗標準:
IEEE C37.09 – 斷路器試驗程序
IEEE C37.54 – 戶內斷路器試驗
IEEE C37.55 – 金屬鎧裝開關柜試驗
IEEE C37.20.7 – 內部故障試驗
IEEE C37.55 金屬鎧裝開關柜一致性試驗規程1.一般要求

北美開關柜的廠家以美國本地企業為主,Squire D, GE, Eaton 等是主要開關柜開關柜供應商,歐洲企業施耐德收購了Squire D, 從而在北美市場占有一席之地,而ABB等雖然在美國生產開關柜,但由于其產品是由歐洲人設計,按照IEC標準設計,如沒有美標斷路器要求的MOC/TOC等輔助開關安裝在隔室上,而是同IEC產品一樣MOC安裝在斷路器上,TOC安裝在斷路器底盤車上,因而在北美市場水土不服,市場份額一直不大,ABB收購了GE 工業系統后,加強了在北美的業務,從而市場銷售量大增,GE生產了世界上第一臺真空斷路器,第一臺金屬鎧裝開關柜,美國標準也是根據GE的產品、由老的GE工程師制定的標準,按照美標,由美國本土的GE工程師完善ABB的產品,因此ABB在美標市場份額超25%,  施耐德、伊頓(包含庫柏)、ABB(包括GE)美國中壓開關柜市場占有絕對領先地位。

3. 北美開關設備的基本要求

產品參數要求

IEEE標準額定電壓和絕緣水平與

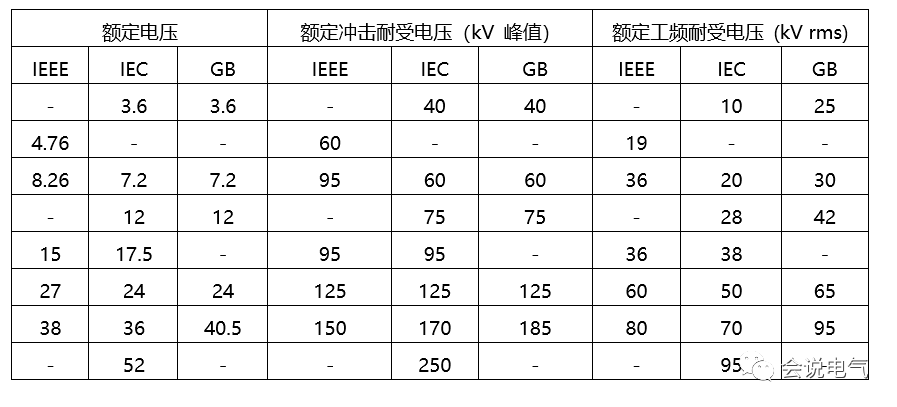

IEC/GBIEEE標準與IEC標準額定電壓、絕緣耐壓對照表1
北美中壓戶內開關柜的電壓主要有4.76、8.26、15、27、38kV五檔,其中8.26和15kV對應的工頻耐受電壓都是36kV,雷電沖擊耐受電壓都是95kV。27kV要求的工頻耐受電壓是60kV,雷電沖擊耐受電壓是125kV。38kV要求工頻耐受電壓80kV,雷電沖擊耐受電壓150kV。

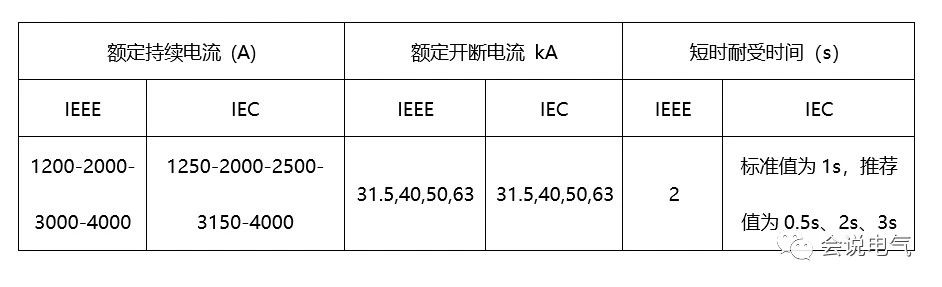

不同于GB/IEC標準額定電流,美標額定連續電流是1200/3000A,而不是1250/3150A。北美標準頻率是60Hz,不是50Hz,因此可以理解為3150A@50Hz在60Hz下需要降容到3000A,當然這個需要溫升試驗驗證。
美標額定短時耐受電流持續時間標準是2秒,即熱穩定持續時間2秒,不是IEC要求的3秒,也不是國內普遍要求的4秒。60Hz峰值耐受電流是短時耐受電流的2.6倍,如40kA對應的是104kA,同樣對于短路關合電流,也是短路開斷電流的2.6倍,而不是50Hz的2.5倍。

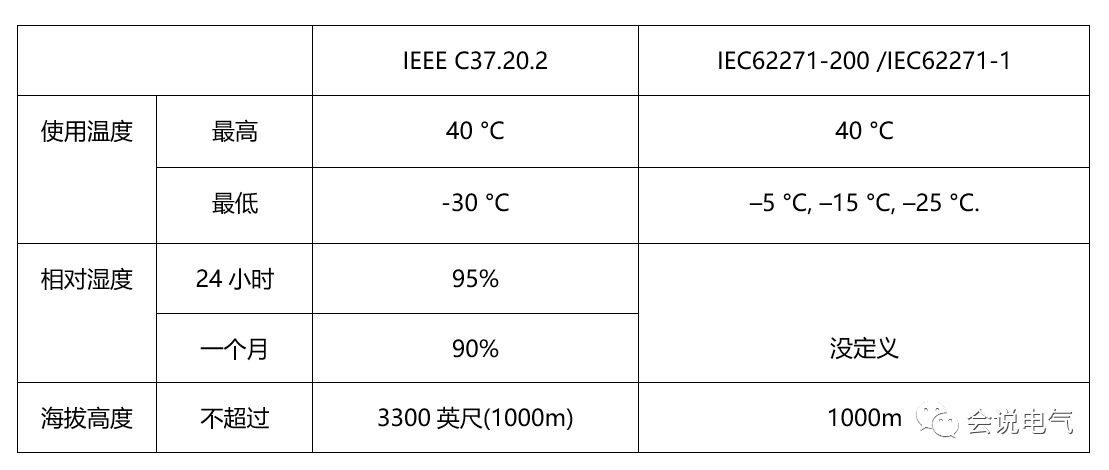

使用環境IEEE與IEC標準對比,北美標準不論戶內戶外,環境溫度最低都是零下三十?dāng)z氏度,我們的斷路器等需要試驗驗證零下三十?dāng)z氏度的可用性。
2.2 防護等級

美標開關柜采用NEMA 250-2003作為防護等級的標準,對于室內使用的開關設備,防護等級NEMA2501類(IP20),戶外 3R類(IP24)與IEC60529標準外殼防護等級( IP 代碼)有下列對應關系,如下表,如NEMA 250 3R 可以理解為IEC60529標準的IP14,但反之不成立,即不能說IP14就是NEMA 3R標準,因?yàn)镹EMA 3R還有抗腐蝕、防雨雪等要求,需要相應使用驗證。

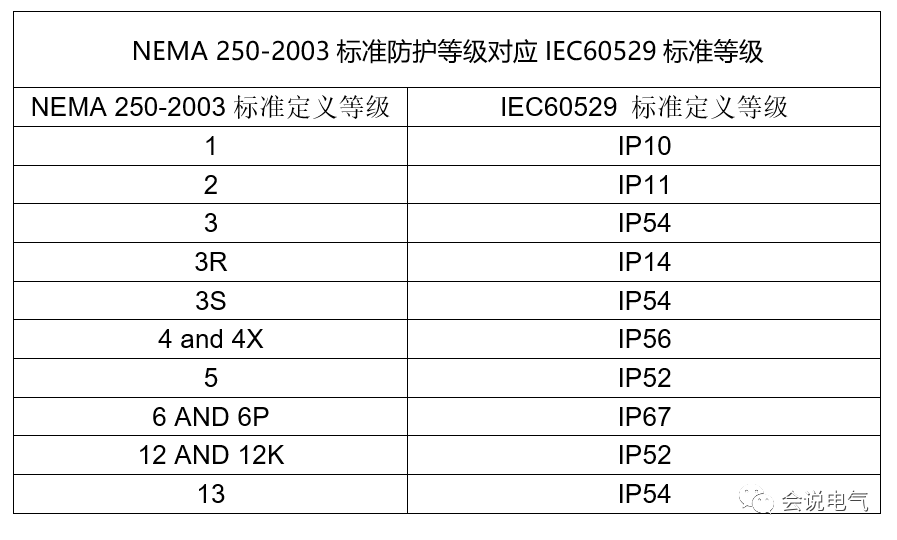

NEMA 250-2003標準防護等級對應IEC60529標準等級

2.3.   額定控制電壓

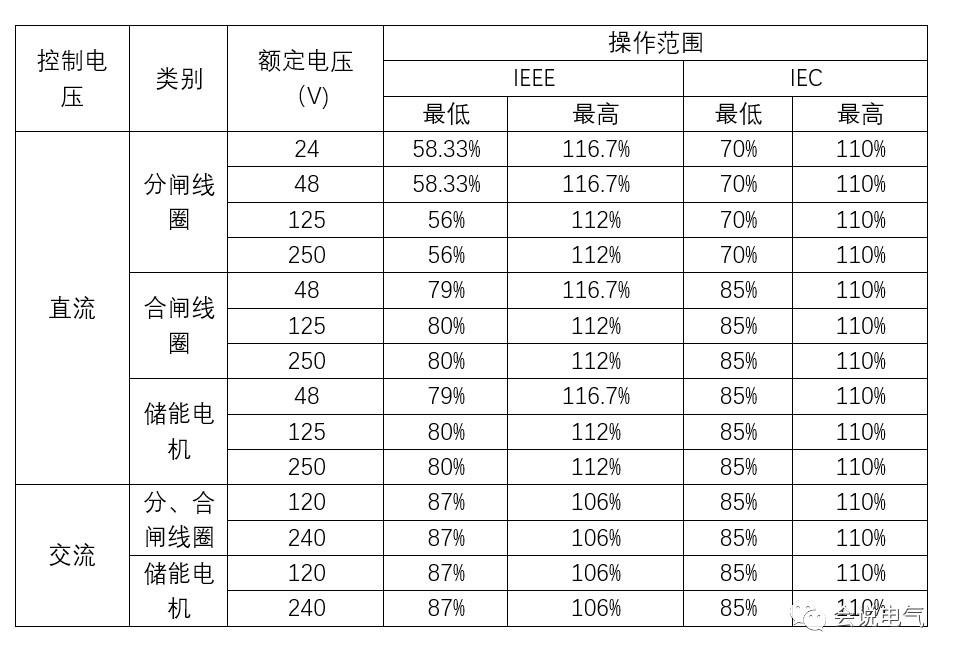

美標開關設備的控制電壓范圍與IEC/GB標準不同,是直接規定數值的,不是規定百分比范圍,因此每個電壓對應的百分比范圍不同,并且直流控制電壓允許范圍更廣。


來源:會說電氣 版權歸原作者
