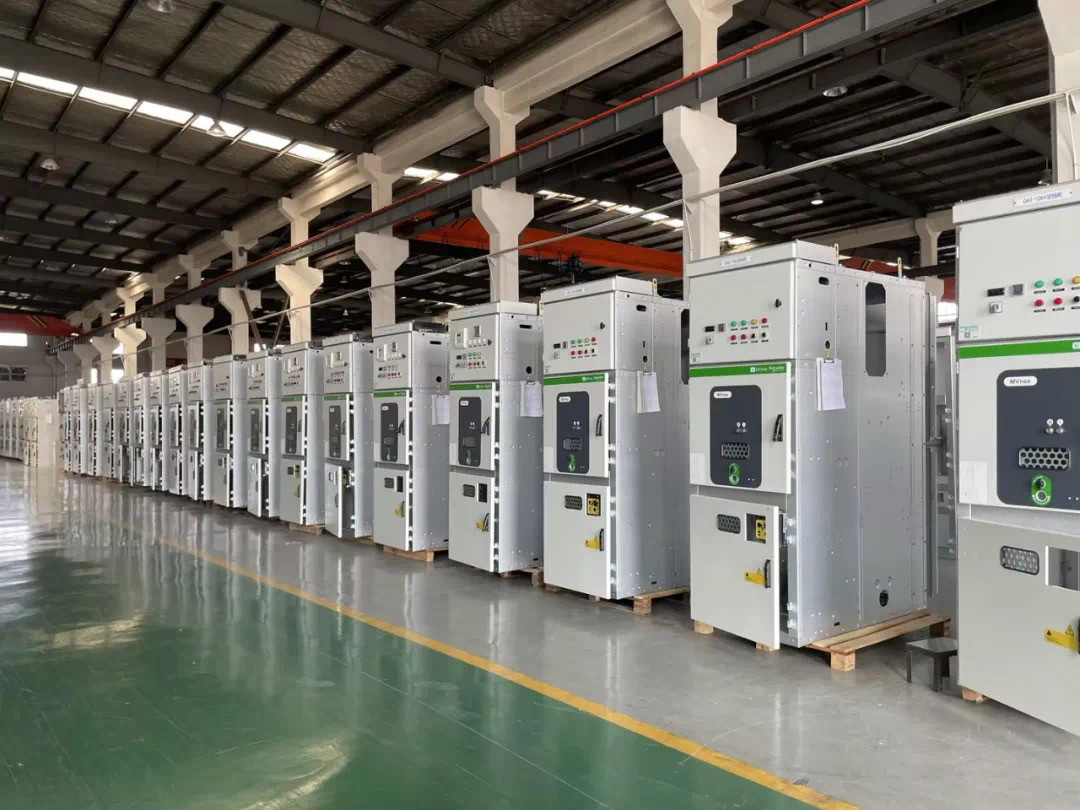

中壓開關柜的絕緣耐壓試驗包括1分鐘工頻耐受電壓試驗，和正負極性各15次的雷電沖擊耐受電壓試驗，對于國內額定電壓12kV，工頻耐受電壓是42kV，雷電沖擊耐受電壓是75kV峰值。40.5kV的工頻耐受電壓是95kV，雷電沖擊耐受電壓是185kV。

對于空間絕緣開關柜的絕緣耐壓試驗，都是采用電線連接，對于與周邊接地鋼板空氣距離不夠的地方，通過包裹熱縮套管，或采用絕緣板屏蔽的形式，來臨時處理 以保證放電不會發生在連接線與柜體、隔板等地方，即耐壓連接線這段不會出問題，電壓可以順利到達試驗設備回路。

試驗時連接線盡量拉直，連接線需要干凈避免毛刺污穢等導致意外放電。

空氣絕緣開關柜通過打開柜門、去除蓋板等，可以方便觀察到放電位置，特別是在昏暗的地方更加容易判斷出放電位置。

耐壓試驗需要斷開避雷器、電壓互感器等設備，這些設備需要按照特定的試驗方法、試驗電壓等進行試驗，如電壓互感器采用三倍頻耐壓試驗。

對于氣體絕緣開關柜，采用的電纜連接套管通過電纜附件與電纜連接。對于耐壓試驗，套管直接暴露在大氣環境中，由于電氣凈距、沿面爬距均不滿足空氣中應用的要求，不采取措施就會發生放電。對于其它不做試驗的相也建議絕緣屏蔽。

對于一般驗電裝置需要延伸到柜外部，因此需要重點解決的就是驗電延伸棒與出線套管外表面的界面絕緣，就是說必須保證驗電棒與套管表面沒有空氣，實現完全的封閉絕緣。

完全密封需要一定的壓力，即延伸棒內表面與套管外表面需要有一定的壓力，延伸棒采用易變形的硅橡膠材質，可以實現在在一定壓力下的變形，去除空氣，保持界面間的絕緣。

采用熱縮套管等簡易型延伸棒則無法解決界面絕緣。其理念基于套管外表面絕緣足夠的爬電距離，因此不會造成套管外表面放電，其更多的作用是三相或相與地之間的屏蔽絕緣，阻擋了套管連接端子之間或與側板之間的放電路徑。這個設計需要根據套管尺寸、形狀決定。對于電壓等級17.5kV及以下的可以考慮應用，以降低成本。

對于24kV及以上電壓，氣體絕緣、固體絕緣、界面絕緣充分發揮其絕緣優勢，可以實現設備的小型化，而小型化意味著不采取措施，就無法密封絕緣。

這就需要緊密壓縮，硅橡膠套管，采用螺紋擰緊套管，實現緊密配合，阻止高電壓從套管螺栓沿著外表面對安裝固定板放電。

對于氣體絕緣開關柜，由于高壓帶電主回路密封在氣箱內部，雷電沖擊耐受電壓試驗就不容易判斷放電位置，這時可以通過聲音判斷大概位置，在氣箱內部聲音發悶，而外部連接放電聲音會發脆。

對于開關柜研發工程師，經常參加耐壓試驗，發現問題，改進設計，可以快速提升自己技能和知識，非常必要。
