關于母線接頭電流密度問題，一些用戶要求母線接頭中電流密度的特定最大值，或全面搭接，但該設計標準可能與母線系統由此產生的溫升沒有任何關系。

流線效果

在兩個導體之間的重疊接頭處電流線的變形會影響接頭的電阻。當電流從一個峰到另一個峰從一個表面流到另一個表面時，這種效應也必須發生，盡管總體效應是通過接頭。

在兩根扁平銅條之間的搭接接頭的情況下，流線效果僅取決于搭接長度與銅條厚度之比，而不取決于寬度，前提是兩根銅條的尺寸相同。理論和實驗都表明，即使在兩個具有均勻接觸電阻的較薄扁平導體之間的完美重疊接頭中，電流在接觸區域上的分布也不均勻。實際上，流過接觸表面的所有電流都集中在接頭的末端，導體末端的接觸密度可能是接頭中心的許多倍。

從下圖可以明顯看出，重疊接頭的效率不會隨著重疊長度的增加而增加，并且從純電氣的角度來看，采用過長的重疊不會獲得任何好處。

兩者之間重疊接頭的流線效應引起的阻力之間的關系,扁平銅導體和重疊長度與厚度的比率如圖 所示。還發現 T 形接頭中的變形效應與直接頭大致相同。

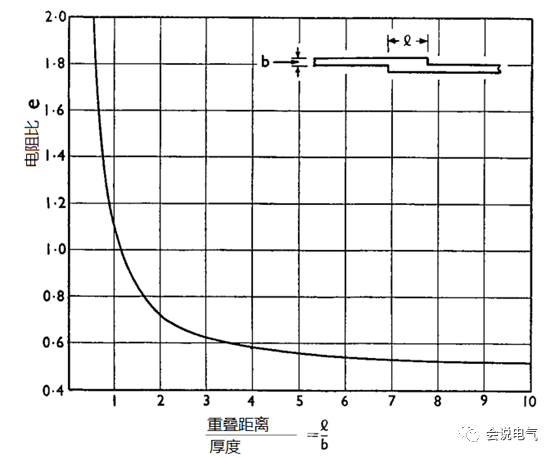

下圖顯示，根據重疊距離L與銅排厚度B的比，電阻比的變化，可以看出，重疊距離與厚度的比在5以后，電阻比的變化很小，也就是說對溫升的影響微乎其微，即過多的搭接面積不會減少電阻，反而增加成本，對溫升沒有好處，因此施耐德的設計標準是銅排搭接厚度的5倍，即5mm厚的銅排連接，搭接距離是25mm。

母線接頭中的大部分實際電流傳輸發生在螺栓頭下方和螺母下方使用的重型平墊圈限定的區域下方，在由墊圈限定的區域外的接頭區域承載很少的電流。

它們對接頭的溫升也沒有顯著影響。因此，增加母線連接接頭的面積本身對降低母線系統的溫升作用不大。

我們還可以嘗試通過添加更多螺栓來提高母線接頭的性能（換句話說，降低其溫升）。然而，與電氣工程的許多其他方面一樣，“收益遞減規律”適用。通常，母線接頭由單排螺栓（一個、兩個或三個螺栓，取決于母線寬度尺寸）構成，位于母線的整個寬度上。如果我們再加上第二排螺栓，我們發現第二排對接頭溫升的影響很小。其原因是大部分電流傳輸發生在最靠近母線末端的螺栓排中。

多年來，我們了解到接頭中的電流密度不一定與接頭的溫升性能相關。更重要的是將螺栓的夾緊壓力分布在盡可能寬的母線接頭區域上的方式。

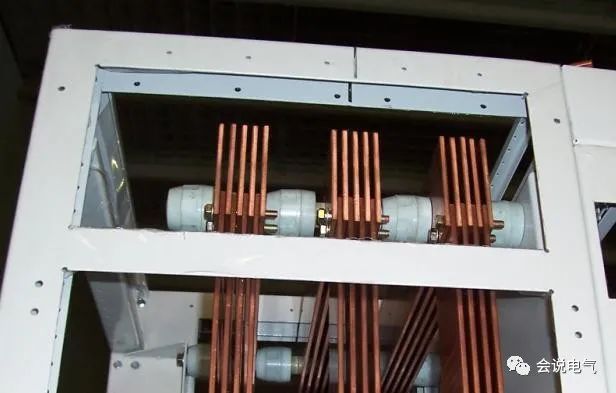

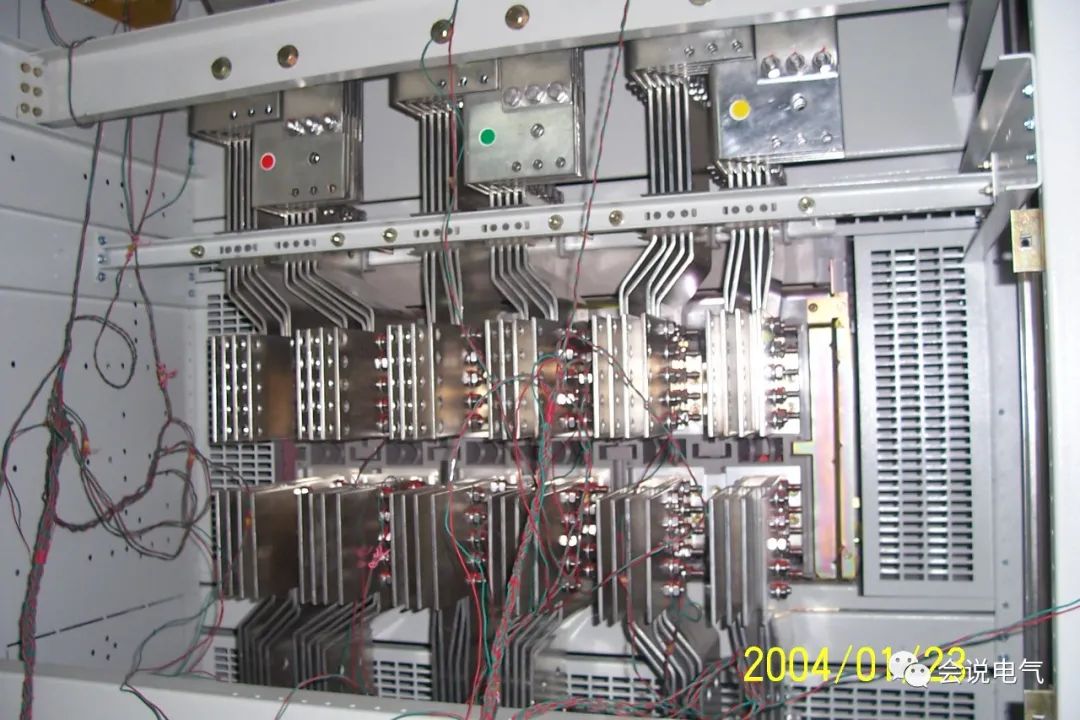

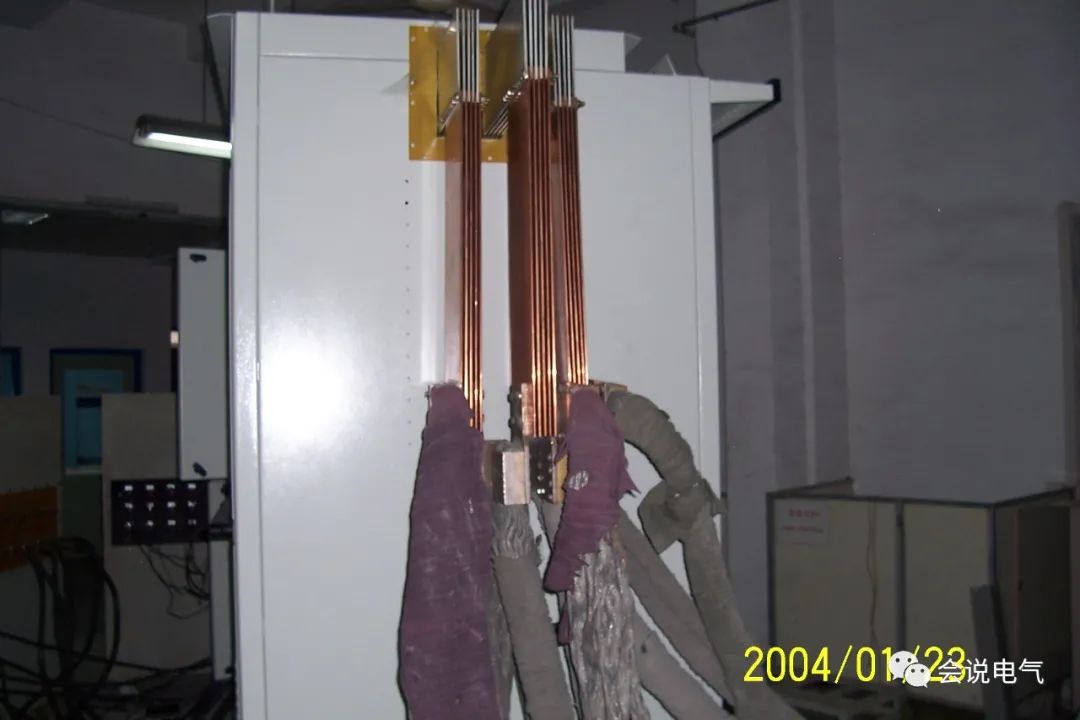

出于這些原因，只要有可能，我們將母線接頭設計為在母線的寬度上有一排螺栓，螺栓的數量由母線的寬度和接頭的配置決定。我們的母線接頭配置已通過連續電流測試，以驗證母線系統在標準的 65 °C 溫升限制范圍內運行。他們也通過了短路測試，包括短時耐受電流和瞬時耐受電流測試，以驗證設計能夠承受與短路任務相關的熱應力和機械應力。
