KYN61-40.5(Z)是指鎧裝移開式式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。

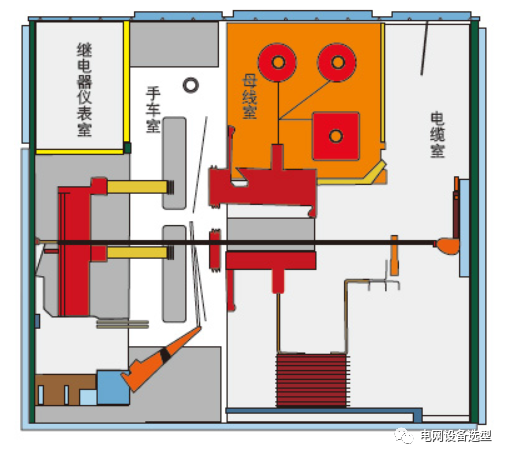

開關設備柜體結構采用組裝式、斷路器采用手車落地式結構;配用全新型復合絕緣真空斷路器、并且有良好的互換性;手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構;主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式，滿足"五防"功能;所有的操作均可在柜門關閉狀態下進行;電纜室空間充裕，可連接多根電纜;快速接地開關用于接地和回路短路;外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。
1、產品一次部份結構及性能
1.1、開關柜的外殼采用韓國進口優質覆鋁鋅板，雙層折彎成型，由鉚釘鉚接后螺栓與鉚螺母連接成，整個柜體無焊接，尺寸精確、剛度好、互換性強。
1.2、在正常操作和維護時不需要打開的蓋板和門，若不使用工具，不能打開、拆下或移動。
1.3、在正常操作和維護時需要打開的蓋板和門，不需要工具即可打開或移動，并有可靠的連鎖裝置來保證操作者的安全。
1.4、觀察窗位置使觀察者便于觀察必須監視的組件及關鍵部位的任意工作位置。觀察窗達到外殼所規定的防護等級。各室照明燈能在不開門狀況下方便更換。
1.5、面板為國標淺灰漆，采取靜電噴漆(噴塑)來防銹。在靜電噴漆(噴塑)之前，做到徹底清除銹蝕物及焊渣。
1.6、沿開關柜排列方向的接地導體采用銅母線，其截面不小于240mm2。全部需要接地端子供其與變電所接地網連接(連接面進行搪錫處理)。接地端子采用M12螺栓。
1.7、每臺開關柜設置有銘牌，銘牌的位置易于運行操作人員觀察。
1.8、每臺開關柜設有不干膠字幕或雕刻字牌眉頭，準確反映該柜的用途及位置編號。
1.9、當開關柜采用電纜進出線時，電纜室提供有足夠的空間，并留有電纜頭及零序CT安裝及固定的位置。
1.10、所有饋線柜、用電柜、母線設備柜電纜室均有充裕的空間。
1.11、在開關柜儀表門統一的位置處設置動態模擬指示圖，能準確直觀反映柜內開關的位置。
1.12、所有開關柜前面板上裝有能反映線路側有無電壓的帶電顯示裝置。當線路側帶電時，閉鎖柜的封板或柜門。
1.13、開關柜母排采用銅質母排，導電率>99.9%。

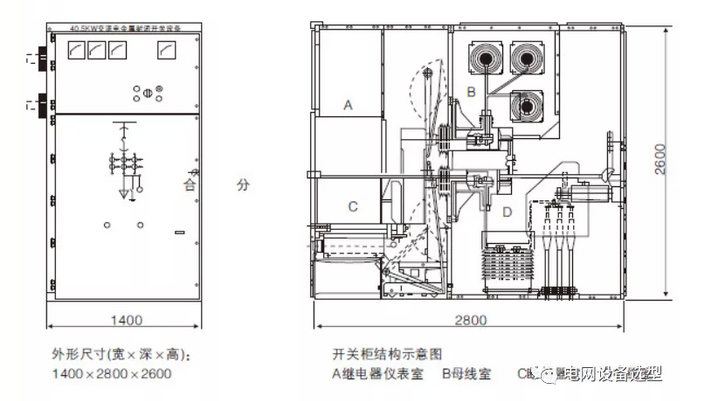

1.14、柜體尺寸：柜體寬度：1400 mm;柜體深度：2800mm，柜體高度：2600mm。
1.15、防護等級：開關柜外殼防護等級IP4X。
1.16、防誤功能
所有開關柜優先采用簡單、可靠的機械“五防”結構，對難以實現機械“五防”的部分，如母聯開關柜與隔離柜之間，采用電氣閉鎖。
1.17、所有開關柜斷路器室和電纜室裝有防止凝露的加熱器，加熱器裝有根據天氣情況自動投切的控制器，并且加熱器的長期運行不影響其他設備的安全運行。
2、設備二次部分技術性能
(1) 繼電器室內二次回路端子排采用優質的接線端子。接線端子呈15°傾斜。
(2) 電流試驗端子采用優質的端子排試驗端子產品。跳閘壓板接線按上進下出，下端接跳閘。保證壓板打開時不與相鄰壓板相碰。壓板放在面板上，采用優質的阻燃型產品。所有連接件均采用銅質材料。
(3) 空氣小開關等均按甲方設計圖紙要求，排列順序從正面看時從左到右分別為相線(A、B、C)、中線或正極、負極。
(4) 開關柜內的二次小線(除儀表室內的小線外)，由金屬軟管或開關柜走線槽封閉穿越，操作控制合閘、分閘電源在二次插頭上，均采用二芯并聯。二次插拔件可靠方便接插操作。
(5) 電流互感器的二次小線便于安裝校驗時拆接。
(6) 儀表、繼電器、壓板等元件在盤后用不干膠標明該元件代號、名稱。
(7) 二次導線采用耐熱、耐潮和阻燃的交聯聚乙烯絕緣銅線。所有電流、電壓回路導線截面一般不小于2.5mm2，其中CT、PT引出線二次總回線導截面不小于4mm2，微機繼電器及二次插相連的二次線可采用1.5mm2。銅芯塑料導線中間不允許有接頭，所有轉接軟線采用多股軟線。每只微機繼電器的接線端子只允許一根導線。
(8) 開關柜內端子排列電源間有間隔。斷路器的跳閘和合閘回路、直流電源和跳合閘回路不接到相鄰的端子上。電流、電壓回路排列整齊，不得交叉。
( 9 ) 微機繼電器的控制電源與工作電源由獨立的空氣小開關供應。加熱器、照明及儲能電源開關均獨立設置。閉鎖及儲能電源開關安裝在儀表室內。
(10)二次連接軟線均采用優質接線頭。
(11)開關柜內設有微機保護，提供屏蔽控制電纜線的接地點，繼電器室內設有截面不小于100mm2專用接地銅排，此銅排再留有少8個Φ6mm孔，繼電器室保護有關接地均接至此銅排上，該銅排與二次電纜層專用接地網相連。(連接紡織導線截面積≥25mm2外套透明絕緣套管，沿至柜底再留長1m)。
2.12、電度表均可裝在柜內，柜內貼設備一覽表。
2.13、二次插均采用優質的二次插。
使用環境
1.周圍空氣溫度上限:+40℃、下限:-10℃、日平均溫度不超過35℃;
2.海拔高度不超過1000m;
3.相對環境濕度日平均不大于95%，月平均不大于90%;
4.地震烈度不超過8級;
5.水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa;
6.無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

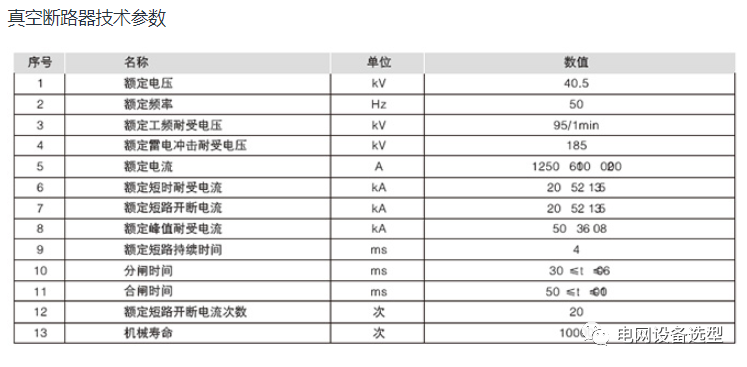

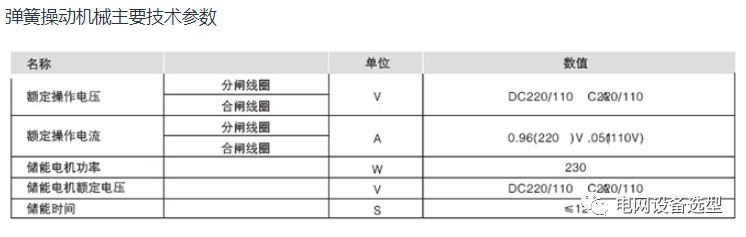

技術指標
·額定電壓(KV) 40.5
·工頻耐受電壓(KV) 95(1min)
·沖擊耐受電壓(KV) 185
·額定頻率 50Hz
·額定電流(A) 1250/1600/2000
·額定熱穩定電流(KA 4S) 25/31.5/40
·額定動穩定電流(KA) 63/80
·額定短路開斷電流(KA) 25/31.5/40
·額定短路關合電流(KA) 63/80
·分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
·防護等級 IP3X
